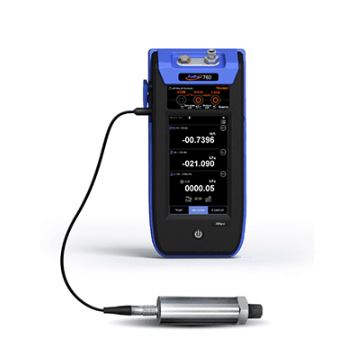

Калибратор давления с электрической помпой Additel 760 |
 Руководство  Руководство (на английском) |
|
- Встроенный электрический насос
- Диапазон давления -0.86 до 20 бар
- Погрешность до ±0,02% от ВПИ
- Питание токовой петли 24В
- Температурная компенсация от 0°С до +50°С
- Большой выбор единиц измерения давления
- USB, Wi-Fi, Bluetooth интерфейсы
- Опциональная возможность связи по HART протоколу
- Опциональная возможность регистрации данных (даталоггер)
|

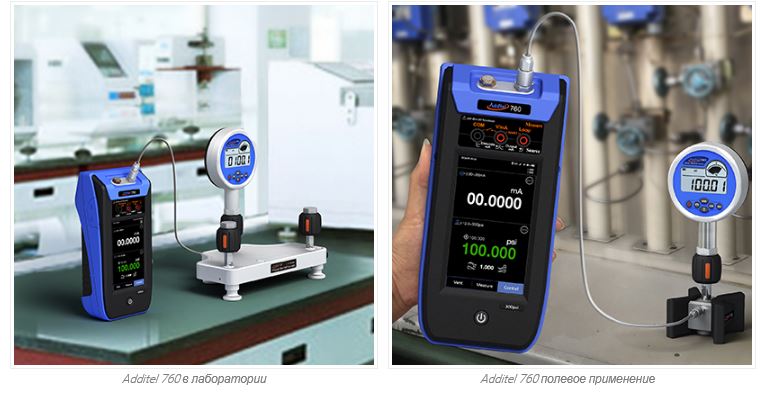

Additel 760 - новый автоматизированный калибратор давления со встроенной пневматической помпой до 2МПа и стабильностью поддержания давления ±0,005% ВПИ. В миниатюрный корпус встроен модуль давления с классом точности ±0,02% ВПИ, также имеется возможность расширять диапазон давления благодаря внешним модулям Additel 160 от -0,1 до 70МПа. Встроенный источник 24В обеспечивает питание токовой петли 4...20мА. Благодаря наличию протоколов связи USB, WiFi, Bluetooth имеется возможность передавать информацию на ПК наиболее удобным для Вас способом. Интерфейс пользователя полностью руссифицирован, что облегчает работу с калибратором.
Технические характеристики
Каналы: 4 канала - один электрический, один внутренний давление, два внешних давления (только измерение)
Корпус: IP54 защита от влаги и пыли
Батарея: литий-ионный аккумулятор, до 10 часов работы, перезарядка меньше чем за 4 часа
Экран: цветной 800 x 480 TFT 5-дюймовый
Интерфейс связи: USB, WiFi, Bluetooth
Масса: <1.8 кг
Габариты: 235 x 110 x 70 мм
Сертификаты: NIST
Поддеркжа HART: опционально (модель ADT760-X-DL)
Регистратор данных: опционально (модель ADT760-X-DL), до 1 000 000 измерений (включая дату и время)
Запись процедур: опционально до 250 (ADT760-X-DL model)
Автоматические функции: тест реле, автошаг, тест на утечку
Защита от неправильного использования: до 30В, на любые два гнезда
Многоязыковая поддержка: английский, немецкий, французский, итальянский, испанский, португальский, китайский, японский и русский
Срок службы электрическиого насоса: >500,000 циклов
Источник питания: перезаряжаемый литий-ионный аккумулятор, внешнее питание: 110/220 В адаптер питания 10 В
Эксплуатация: рабочая температура 0°C до 50°C, 0-90% RH
Температурная компенсация: 0°C до 50°C
Температура хранения: -20°C до 70°C
Вибрация:: 4g (20 до 2,000 Гц)
Ударопрочность: 8g, падение с высоты 1 метра
Маркировка: CE
Гарантия: 1 год
Сравнительная таблица моделей калибратора
760-LLP - применяется для измерения избыточного и дифференциального давления до 75 мбар и обеспечивает погрешность до 0.05% от ВПИ. Для более точных измерений доступны модули с меньшими диапазонами измерения.
760-D - применяется для измерения избыточного и дифференциального давления от -0.86 до 2.5 бар с погрешность до 0.02% от ВПИ. Для более точных измерений доступны модули с меньшими диапазонами измерения.
760-MA - применяется для измерения избыточного и абсолютного давления до 20 бар с погрешностью 0.02% от ВПИ. Оснащён внутренним барометрическим датчиком для переключения режима измерения избыточное/абсолютное давление. Для более точных измерений доступны модули с меньшими диапазонами измерения.
DL - опция означает возможность регистрации данных в калибраторе (даталоггер).
| Функция \ Модель |
760-LLP |
760-LLP-DL |
760-D |
760-D-DL |
760-MA |
760-MA-DL |
| Диапазон измерений |
±30 inH2O (±75 мбар) |
±30 inH2O (±75 мбар) |
-12.5 до 35 psi (-0.86 до 2.5 бар) |
-12.5 до 35 psi (-0.86 до 2.5 бар) |
-12.5 до 300 psig (-0.86 до 20 бар) |
-12.5 до 300 psig (-0.86 до 20 бар) |
Погрешность
(% от ВПИ) |
0.05 |
0.05 |
0.02 |
0.02 |
0.02 |
0.02 |
Стабильность
(% от ВПИ) |
< 0.005 |
< 0.005 |
< 0.005 |
< 0.005 |
< 0.005 |
< 0.005 |
| Избыточное давление |
+ |
+ |
+ |
+ |
+ |
+ |
| Дифференциальное давление |
+ |
+ |
+ |
+ |
|
|
| Абсолютное давление |
|
|
|
|
+ |
+ |
| Барометрическое давление |
|
|
|
|
+ |
+ |

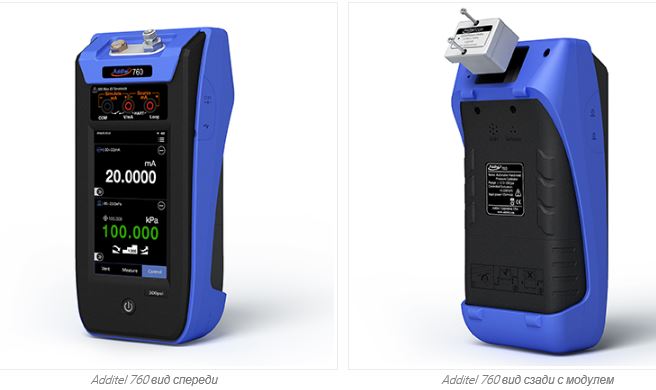

| Сменные внутренние модули |
+ |
+ |
+ |
+ |
+ |
+ |
| Сменные внешние модули |
+ |
+ |
+ |
+ |
+ |
+ |
| Температурная компенсация |
+ |
+ |
+ |
+ |
+ |
+ |
| Встроенный электрический насос |
+ |
+ |
+ |
+ |
+ |
+ |
| Встроенный фильтр |
+ |
+ |
+ |
+ |
+ |
+ |
| Защита от влаги |
+ |
+ |
+ |
+ |
+ |
+ |
| Генерация/измерение 24 мА |
+ |
+ |
+ |
+ |
+ |
+ |
| Измерение мА или В |
+ |
+ |
+ |
+ |
+ |
+ |
| Токовая петля 24 В |
+ |
+ |
+ |
+ |
+ |
+ |
| Тест реле |
+ |
+ |
+ |
+ |
+ |
+ |
| HART |
|
+ |
|
+ |
|
+ |
| Процедуры |
|
+ |
|
+ |
|
+ |
| Регистратор данных (даталоггер) |
|
+ |
|
+ |
|
+ |
| Каналы |
4 |
4 |
4 |
4 |
4 |
4 |
| USB, Wi-Fi, Bluetooh |
+ |
+ |
+ |
+ |
+ |
+ |
Таблица спецификаций по измерению давления
| Спецификации |
760-LLP |
760-D |
760-MA |
| Диапазон |
±30 inH2O (75 мбар) |
-12.5 до 35 psi (-0.86 до 2.5 бар) |
-12.5 до 300 psig (-0.86 до 20 бар изб) |
| Погрешность |
0.05% от ВПИ |
0.02% от ВПИ |
0.02% от ВПИ |
| Стабильность |
0.005% от ВПИ |
0.005% от ВПИ |
0.005% от ВПИ |
| Тип давления |
Дифференциальное, избыточное |
Дифференциальное, избыточное |
Избыточное, абсолютное |
| Давление перегрузки |
120% |
| Разрешение |
6 цифр |
| Измеряемые единицы |
Па, гПа, кПа, мПа, бар, мбар, psi, mmHg@0°C, cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, inH2O@20°C, кг/м+, mtorr, torr, lb/ft+, tsi, конфигурируемые единицы |
| Барометрическая погрешность |
недоступно |
недоступно |
40 Па |
| Подключения |
быстрое подключение |
G1/8 BSPF |
G1/8 BSPF |
| Задание давления |
<30 секунд (30 inH2O/100 мл) |
<10 секунд (35 psi/5 мл) |
<90 секунд (300 psi/5 мл) |
Таблица спецификаций по измерению электрических сигналов
| Спецификации |
Диапазон |
Разрешение |
Погрешность |
Другое |
| Измерение тока |
±30 мА |
0.0001 мА |
0.01% от ИВ + 0.005% от ВПИ |
полное сопротивление <10+ |
| Измерение напряжения |
±30 В |
0.0001 В |
0.01% от ИВ + 0.005% от ВПИ |
полное сопротивление >10M+ |
| Генерация тока |
24 мА |
0.001 мА |
0.01% от ИВ + 0.005% от ВПИ |
20 мА @ 1K |
| Токовая петля |
24 В |
недоступно |
±0.5 В |
100 мА (макс) |
| Тест реле |
Открыто, закрыто. Поддержка механических и цифровых NPN/PNP реле. |
| Температурная компенсация |
5°C до 35°C |
| Температурный коэффициент |
< ± ( 0.001% от ИВ + 0.001% от ВПИ ) / °C вне пределов 5°C - 35°C |
Спецификации внутренних модулей
| Модуль |
Диапазон |
Среда |
Погрешность (% ВПИ) |
Разрывное давление |
760-LLP |
760-D |
760-MA |
| inH2O |
мбар |
| DP025 |
±0.25 |
±0.62 |
газ |
0.2 |
100х |
+ |
|
|
| DP050 |
±0.5 |
±1.25 |
газ |
0.1 |
100х |
+ |
|
|
| DP1 |
±1 |
±2.5 |
газ |
0.05 |
100х |
+ |
|
|
| DP2 |
±2 |
±5 |
газ |
0.05 |
100х |
+ |
|
|
| DP5 |
±5 |
±10 |
газ |
0.05 |
50х |
+ |
|
|
| DP10 |
±10 |
±25 |
газ |
0.05 |
20х |
+ |
+ |
|
| DP20 |
±20 |
±50 |
газ |
0.05 |
20х |
+ |
+ |
|
| DP30 |
±30 |
±75 |
газ |
0.05 |
20x |
+ |
+ |
|
| DP50 |
±50 |
±160 |
газ |
0.05 |
3х |
|
+ |
|
| DP150 |
±150 |
±350 |
газ |
0.02 |
3х |
|
+ |
|
| DP300 |
±300 |
±700 |
газ |
0.02 |
3х |
|
+ |
|
| DP400 |
-350 до 400 (-12.5 до 15 psi) |
-860 до 1K (-0.86 до 1 бар) |
газ |
0.02 |
3х |
|
+ |
|
| DP800 |
-350 до 800 (-12.5 до 30 psi) |
-860 до 2K (-0.86 до 2 бар) |
газ |
0.02 |
3х |
|
+ |
|
| DP1K |
-350 до 1K (-12.5 до 35 psi) |
-860 до 2.5K (-0.86 до 2.5 бар) |
газ |
0.02 |
3х |
|
+ |
|
| Избыточное давление |
psi |
бар |
|
| CP10 |
±10 |
±0.7 |
газ |
0.02 |
3х |
|
+ |
+ |
| CP15 |
±15 |
±1 |
газ |
0.02 |
3х |
|
+ |
+ |
| CP30 |
-12.5 до 30 |
-0.86 до 2 |
газ |
0.02 |
3х |
|
+ |
+ |
| CP35 |
-12.5 до 35 |
-0.86 до 2.5 |
газ |
0.02 |
3х |
|
+ |
+ |
| CP100 |
-12.5 до 100 |
-0.86 до 7 |
газ |
0.02 |
3х |
|
|
+ |
| CP150 |
-12.5 до 150 |
-0.86 до 10 |
газ |
0.02 |
3х |
|
|
+ |
| CP200 |
-12.5 до 200 |
-0.86 до 14 |
газ |
0.02 |
3х |
|
|
+ |
| CP300 |
-12.5 до 300 |
-0.86 до 20 |
газ |
0.02 |
3х |
|
|
+ |
Опциональные внутренние модули
| Модуль |
Описание |
| ADT155-DP025-760 |
Модуль давления для ADT760, ±0.25 inH2O, ±0.2% от ВПИ |
| ADT155-DP050-760 |
Модуль давления для ADT760, ±0.5 inH2O, ±0.1% от ВПИ |
| ADT155-DP1-760 |
Модуль давления для ADT760, ±1 inH2O, ±0.05% от ВПИ |
| ADT155-DP2-760 |
Модуль давления для ADT760, ±2 inH2O, ±0.05% от ВПИ |
| ADT155-DP5-760 |
Модуль давления для ADT760, ±5 inH2O, ±0.05% от ВПИ |
| ADT155-DP10-760 |
Модуль давления для ADT760, ±10 inH2O, ±0.05% от ВПИ |
| ADT155-DP20-760 |
Модуль давления для ADT760, ±20 inH2O, ±0.05% от ВПИ |
| ADT155-DP30-760 |
Модуль давления для ADT760, ±30 inH2O, ±0.05% от ВПИ |
| ADT155-DP50-760 |
Модуль давления для ADT760, ±50 inH2O, ±0.05% от ВПИ |
| ADT155-DP150-760 |
Модуль давления для ADT760, ±150 inH2O, ±0.02% от ВПИ |
| ADT155-DP300-760 |
Модуль давления для ADT760, ±300 inH2O, ±0.02% от ВПИ |
| ADT155-DP400-760 |
Модуль давления для ADT760, -350 до 400 inH2O (-12.5 до 15 psi), ±0.02% от ВПИ |
| ADT155-DP800-760 |
Модуль давления для ADT760, -350 до 800 inH2O (-12.5 до 30 psi), ±0.02% от ВПИ |
| ADT155-DP1K-760 |
Модуль давления для ADT760, -350 до 1K inH2O (-12.5 до 35 psi), ±0.02% от ВПИ |
| ADT155-CP2-760 |
Модуль давления для ADT760, ±2 psi, ±0.05% от ВПИ |
| ADT155-CP5-760 |
Модуль давления для ADT760, ±5 psi, ±0.02%от ВПИ |
| ADT155-CP10-760 |
Модуль давления для ADT760, ±10 psi, ±0.02% от ВПИ |
| ADT155-CP15-760 |
Модуль давления для ADT760, -12.5 до 15 psi, ±0.02% от ВПИ |
| ADT155-CP30-760 |
Модуль давления для ADT760, -12.5 до 30 psi, ±0.02% от ВПИ |
| ADT155-CP35-760 |
Модуль давления для ADT760, -12.5 до 35 psi, ±0.02% от ВПИ |
| ADT155-CP50-760 |
Модуль давления для ADT760, -12.5 до 50 psi, ±0.02% от ВПИ |
| ADT155-CP100-760 |
Модуль давления для ADT760, -12.5 до 100 psi, ±0.02% от ВПИ |
| ADT155-CP150-760 |
Модуль давления для ADT760, -12.5 до 150 psi, ±0.02% от ВПИ |
| ADT155-CP200-760 |
Модуль давления для ADT760, -12.5 до 200 psi, ±0.02% от ВПИ |
| ADT155-CP300-760 |
Модуль давления для ADT760, -12.5 до 300 psi, ±0.02% от ВПИ |
Модели калибраторов
| Модель |
Описание |
| ADT760-LLP |
Автоматический портативный калибратор давления, ±30 inH2O (модуль DP30 в комплекте) |
| ADT760-LLP-DL |
Автоматический портативный калибратор давления, ±30 inH2O (модуль DP30 в комплекте) с HART и регистрацией данных |
| ADT760-D |
Автоматический портативный калибратор давления, -12.5 до 35 psi (модуль CP35 в комплекте) |
| ADT760-D-DL |
Автоматический портативный калибратор давления, -12.5 до 35 psi (модуль CP35 в комплекте) с HART и регистрацией данных |
| ADT760-MA |
Автоматический портативный калибратор давления, -12.5 до 300 psi (модуль CP300 в комплекте) |
| ADT760-MA-DL |
Автоматический портативный калибратор давления, -12.5 до 300 psi (модуль CP300 в комплекте) с HART и регистрацией данных |
Аксессуары в комплекте
| Наименование |
Количество |
Фото |
| ADT100-760-KIT набор адаптеров со встроенным фильтром |
1 набор (1/4NPTM на G1/8M, G1/4M на G1/8M, M20M на G1/8M) |
 |
| 9819-X 110В/220В внешний адаптер питания |
1 штука |
 |
| 9724 литий-ионный аккумулятор |
1 штука |
 |
| 9025 набор тестовых проводов |
1 набор (3 штуки) |
 |
| CD руководство по эксплуатации |
1 штука |
|
| Инструмент для извлечения модуля |
1 штука |
|
| Стилус для экрана |
1 штука |
|
| NIST сертификат |
1 штука |
|
Опциональные аксессуары
| Код |
Описание |
Фото |
| ADT160A |
Модули давления (reference 160A data sheet; module connection cable sold separately) |
 |
| 9060 |
Кабель для подключения к модулю |
 |
| 9510 |
Additel/Cal программное обеспечение для создания процедур |
 |
| ADT100-760-N |
Набор шлангов, 1.5м гибкий шланг, 0.156” (O4мм) переход на 1/4NPT с быстрым соединением |
 |
| ADT100-760-B |
Набор шлангов, 1.5м гибкий шланг, 0.156” (O4мм) переход на 1/4BSP с быстрым соединением |
|
| ADT100-760-M |
Набор шлангов, 1.5м гибкий шланг, 0.156” (O4мм) переход на M20x1.5 с быстрым соединением |
|
| ADT100-760-N2 |
Набор шлангов, 1.5м гибкий шланг, 0.156” (O4мм) переход на 1/2NPT с быстрым соединением |
|
| ADT100-760-B2 |
Набор шлангов, 1.5м гибкий шланг, 0.156” (O4мм) переход на 1/2BSP с быстрым соединением |
|
| ADT128-B |
Пневматический манифольд для ADT760, -15 до 3000 psi, один выход, 1/4 BSP F |
 |
| ADT128-B2 |
Пневматический манифольд для ADT760, -15 до 3000 psi, один выход, 1/2 BSP F |
|
| ADT128-N |
Пневматический манифольд для ADT760, -15 до 3000 psi, один выход, 1/4 NPT F |
|
| ADT128-N2 |
Пневматический манифольд для ADT760, -15 до 3000 psi, один выход, 1/2 NPT F |
|
| ADT128-M |
Пневматический манифольд для ADT760, -15 до 3000 psi, один выход, M20x1.5 |
|
| 9240 |
Резиновая подставка для датчика |
 |
| 1220211087 |
Фильтр, набор из 2 штук |
|
| 9913-760-SC |
Мягкий кейс для ADT760, тестовых проводов и других аксессуаров |
|
| 9914-760 |
Твердый кейс для ADT760 и различных аксессуаров |
|
 АКЦИЯ. ПРОДАЖА СО СКЛАДА ОБОРУДОВАНИЯ
 Комплекс для поверки шумомеров и микрофонов для ЦСМ, лабораторий и исследовательских центров
Новости
Разработан стенд для поверки шумомеров на собственные шумы в соответствии с ГОСТ 553188.3
Новый калибратор давления с электрической помпой Additel 760
Новая российская ударная машина УМ-10
Новый российский акустический калибратор AK-1000
Прошли успешные клинические испытания комплексы для диагностики морфофункциональных нарушений органов слуха и дыхания на основе измерений акустического импеданса
Лидеры продаж
Цифровые манометры
Переносной шлифовально - полировальный станок Аккупол производства Ibendorf (Германия)
Стационарный твердомер AT-130
Калибраторы давления производства SIKA Германия
Cтатьи
|
