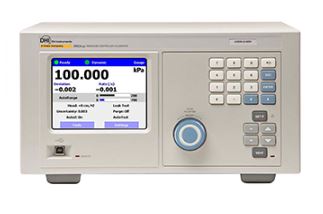

| Общие технические характеристики PPC4 |
| Диапазоны давления |
от вакуума до 14 МПа |
| Рабочая среда |
Любой чистый, сухой, некоррозионный газ |
| Давление в линии нагнетания |
Максимально возможное +70 кПа |
| Давление на выходе |
Атмосферное или вакуум для давлений ниже 35 кПа приборное |
| Питание |
85...264В, 50/60Гц, 75ВА |
| Интерфейсы |
RS232 (COM1, COM2), USB (передняя панель)
Дополнительно: IEEE-488.2 или Ethernet и USB (задняя панель) |
| Рабочая температура |
от 15 до 40 °C |
| Температура хранения |
от –20 до 70 °C |
| Вибрация |
В соответствии со стандартом MIL-T-28800D |
| Масса |
16,6 кг |
| Габариты |
19 см (В) x 35 см (Ш) x 45 см (Г) |
| Поддерживаемые языки (расширенный пользовательский интерфейс и ПО) |
Русский, английский и др. |
| Подсоединение давления |
| TEST (+), TEST (-) (ТЕСТ (+), ТЕСТ (-)): |
1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба) |
| SUPPLY (ПОДАЧА): |
1/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба) |
| EXHAUST (ВЫПУСК): |
3/8 дюйма NPT F (внутренняя нормальная коническая трубная резьба) |
| АТМ: |
10-32 UNF (американская унифицированная тонкая резьба) |
| Ограничения по давлению |
| Максимальное рабочее испытательное давление: |
103 % от верхнего датчика Q-RPT |
| Максимальное давление, которое выдерживает порт подачи TEST без повреждения: |
115 % от верхнего датчика Q-RPT |
| Вспомогательный датчик (если имеется) |
| Разрешение: |
±0,001%ВП |
| Точность: |
±0,1%ВП |
| Измерение давления |
| Время прогрева |
Для получения наиболее точных результатов при холодном включении рекомендуется подождать 30 минут, пока температура стабилизируется. |
| Разрешение с модулями Q-RPT |
До 1 ppm, устанавливается пользователем |
| Режимы управления давлением и индикация готовности |
| Статический режим |
Давление устанавливается в пределах удержания, и в замкнутом испытательном объеме управление отключается.
Давление «готово», если оно находится в пределах удержания и испытание на стабильность завершено успешно. |
| Динамический режим |
Давление устанавливается в пределах удержания и постоянно регулируется таким образом, чтобы оно было всегда точно равно заданному значению. Давление «готово», если оно находится в пределах удержания. |
| Контрольные параметры |
Пределы удержания, пределы стабильности (значения по умолчанию могут корректироваться пользователем) |
| Характеристики управления давлением |
| Точность управления |
± 4 ppm диапазона Q-RPT или ± 0,4 ppm диапазона верхнего датчика Q-RPT, в зависимости от того, что больше. |
| Наинизшее контролируемое давление в динамическом режиме |
Приборное: ноль устанавливается при автоматической вентиляции. Наинизшая точка выше или ниже нуля ограничивается только разрешением и точностью измерений модуля Q-RPT. Абсолютное, отрицательное манометрическое: 2 кПа ±0,05 % диапазона Q-RPT или 1 кПа, в зависимости от того, что больше |
| Предельное давление (абсолютное, отрицательное манометрическое) |
С вариантом низкого предельного давления:
типовое значение 50 Па, зависит от вакуумного насоса и соединений
Без варианта низкого предельного давления:
от 200 до 700 Па в зависимости от вакуумного насоса и соединений |
| Типовое время готовности заданного давления (0,005 % предела удержания, испытательный объем 50 куб. см) |
от 15 до 35 с |
Время изменения
(от АТМ до всей шкалы при испытательном объеме 50 куб. см) |
30 с |
| Типовой испытательный объем |
диапазон HI Q-RPT: 0 – 2 МПа: 0 – 1 000 куб. см
диапазон HI Q-RPT: 3,5 – 14 МПа: 0 – 500 куб. см |
