ДАТЧИК ДАВЛЕНИЯ С ВЫСОКИМ УРОВНЕМ ВЫХОДНОГО СИГНАЛА PDCR130 / PDCR135
- – Незначительные нелинейность и вариация (±0,1%ВПИ для всех диапазонов)
- – Высокий уровень выходного сигнала (до 10 В)
- – Низкая температурная зависимость (±1,5% в диапазоне от –20 до +80°С)
- – Регулирование нуля и диапазона (до ±10% полной шкалы)
Серия PDCR 130 – это полный ряд датчиков с высоким выходным сигналом на все виды и диапазоны давлений. Чувствительный элемент выполнен на кремниевой пластине с нанесенными
на мембране полупроводниковыми тензорезисторами. Предусмотрена электронная температурная компенсация и линеаризация выходной характеристики.
Полностью сварная, жесткая конструкция обеспечивает возможность применения в авиации, космосе, на морских судах и там, где присутствует вибрация и опасные рабочие среды.
Обеспечивается измерение абсолютного, избыточного и дифференциального давления в диапазоне от 70 мбар до 700 бар и гарантируется работа со средами, совместимыми с нержавеющей сталью.
Изолированный вход – выход, однополярное и двуполярное напряжение питания, широкий диапазон регулирования нуля и диапазона гарантируют взаимозаменяемость датчиков и их простую калибровку.

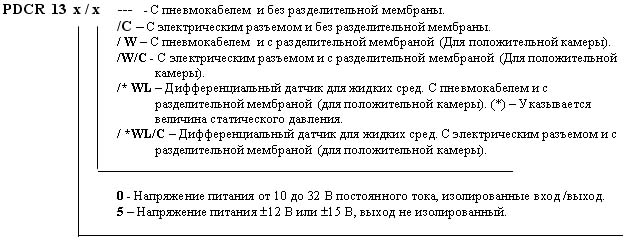

Схема условного обозначения:
Информация для заказа
- Номер модели.
- Диапазон измерения.
- Вид давления (aбсолютное, избыточное, дифференциальное).
- Величина статического давления (для /*WL версии).
- Температурный диапазон.
- Тип штуцера.
- Рабочая среда.
- Напряжение питания.
- Выходной сигнал.
|
Шкала измеряемых давлений:
70, 175, 350, 700 мбар; 1; 1,5; 2; 3,5; 5; 7; 10; 15; 20; 35; 70; 135; 200; 350; 500 и 700 бар.
Единицы измерения:
Бар, кПа, psi, и другие.
Электрическое соединение:
Для моделей PDCR130, 135, 130/W, 135/W – 1м пневмопроводящего экранированного кабеля. Для моделей PDCR130/WL, 135/ WL – 1м экранированного кабеля. Для моделей /С – 6-контактный байонетный разъем MIL- C-26482 или DEF 5325 c ответной частью 62GB-16F10-6S в корпусе из Amphenol. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№ модели |
PDCR130/135 |
PDCR130/135/W |
PDCR130/135/WL |
Диапазон измеряемых давлений |
Абсолютное |
|
От 0-350 мбар
до 0-700 бар |
|
Избыточное |
От 0-70 мбар
до 0-135 бар |
От 0-135 мбар
до 0-700 бар |
|
Дифференциальное |
|
|
От 0-175 мбар
до 0-35 бар |
Диапазон перестройки |
±10% |
±10% |
±10% |
Статическое давление |
- |
- |
2, 7, 35 бар |
Давление перегрузки (в диапазоне) |
«+» камера |
10хВПИ (70 и 175 мбар)
6хВПИ (350 мбар)
4хВПИ (0,7 – 35 бар)
2хВПИ (135 бар) |
10хВПИ (175 мбар)
6хВПИ (350 мбар)
4хВПИ (700мбар–20бар)
100 бар (35 бар) |
10хВПИ (175 мбар)
6хВПИ (350 мбар)
4хВПИ (700 мбар – 20 бар) 100 бар (35 бар) |
«-» камера |
|
|
6хВПИ (175 мбар)
4хВПИ (350 мбар)
2хВПИ (0,7 – 5 бар)
10 бар (7 - 35 бар) |
Давление разрушения (в диапаз.) |
- |
1400 бар (135-700бар) |
- |
Рабочая среда |
Для «+» камеры |
Жидкости и газы, совместимые с Si, Ti, эпоксидным ком-паундом, пирексом*) |
Жидкости и газы, совместимые с нержавеющей сталью 316 |
Жидкости и газы, совместимые с нержавеющей сталью 316 |
Для «-» камеры |
- |
- |
Жидкости и газы, совместимые с Si, Ti, эпоксидным ком-паундом, пирексом |
Погрешность измерения, %ВПИ |
±0,2 (±0,1 до 20 бар) |
±0,2 (±0,1 до 20 бар) |
±0,2 (±0,1 до 20 бар) |
Выходной сигнал (ВПИ) |
1В (70 мбар);
2,5В (175 мбар);
5В (10В) (350 мбар) |
2,5В (175 мбар);
5В (10 В) (350 мбар) |
2,5В (175 мбар);
5В (10 В) (350 мбар) |
Напряжение питания, В |
10-32 (±15; ±12) |
10-32 (±15; ±12) |
10-32 (15; ±12) |
Ток потребления |
20мА (+1 мА; -6 мА) |
20мА (+1 мА; -6 мА) |
20мА (+1 мА; -6 мА) |
Ток в нагрузке |
PDCR130 – 2 мА
PDCR135 – 5 мА |
PDCR130 – 2 мА
PDCR135 – 5 мА |
PDCR130 – 2 мА
PDCR135 – 5 мА |
Диапазон температур, °С
(В скобках – для версии с разъемом) |
-40…+80 (-40…+125) |
-40…+80 (-40…+125) |
-40…+80 (-40…+125) |
Температурный коэффициент |
±0,5%(10…40°С для 70 мбар)
±0,5%(0…50°С для 175 мбар и более
±1,5% (-20…+80°С для 175 мбар и более) |
±0,5%(10…40°С для 175 мбар)
±0,5%(0…50°С для 350 мбар и более
±1,5% (-20…+80°С для 350 мбар и более) |
±0,5%(10…40°С для 175 мбар)
±0,5%(0…50°С для 350 мбар и более
±1,5% (-20…+80°С для 350 мбар и более) |
Собственная резонансная частота |
От 28кГц для 350мбар
до 360кГц для 35бар |
От 10,5 кГц для 350мбар
до 210кГц для 35бар |
От 10,5 кГц для 350мбар
до 210кГц для 35бар |
Полоса пропускания усилителя |
-3 дб при 2 кГц |
-3 дб при 2 кГц |
-3 дб при 2 кГц |
Влияние ускорения (30g),%ВПИ |
±0,006/g (350 мбар) |
±0,044/g (350 мбар) |
±0,044/g (350 мбар) |
Влияние удара (1000g,1 мс, в трех плоскостях) |
Не наблюдается |
Не наблюдается |
Не наблюдается |
Влияние вибрации, %ВПИ (10Гц-2кГц, 30g, ±12мм) |
±0,05 |
±0,05 |
±0,05 |
Масса, г |
250 |
300 |
300 |
*) При работе с токопроводящими средами датчики данной серии заземлять нельзя. Может быть заземлен питающий провод с положительным потенциалом (+Е пит.).
Примечание: Предусмотрена возможность внешней калибровки температурных коэффициентов (R-калибровка).
Типы входных штуцеров
G1/4" и ј” NPT с плоским торцом
G1/4" с 60°- внутренним конусом
7/16” UNF
M12x1,5 Ermeto
M14x1,5 DIN
Для PDCR130/W и PDCR135/W
G1/4" и ј” NPT с плоским торцом (для диапазонов 135 мбар и более)
Маркировка электрических выводов
Версия с разъемом |
Версия с кабелем |
Назначение |
130/C, /W/C, /WL/C
135/C, /W/C, /WL/C |
130, /W
135, /W |
130/WL
135/WL |
130, /C, /W, /W/C, /WL, /WL/C |
135, /C, /W, /W/C, /WL, /WL/C |
Вывод |
Цвет провода |
|
A |
Кр. |
Кр. |
+Е пит. |
+Е пит. |
D |
Бел. |
Син. |
«0» Е пит. |
-Е пит. |
B |
Ж. |
Ж. |
+Вых. |
+Вых. |
C |
Син. |
Зел. |
-Вых. |
«0» Е пит. |
F |
- |
- |
R-калибр. |
R-калибр. |
E |
Ор. |
- |
R-калибр. |
R-калибр. |

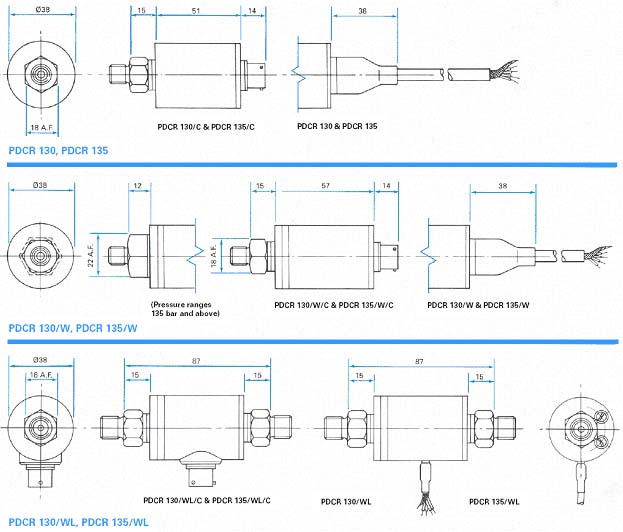

Габаритный чертеж (Размеры в мм)
|
