МИНИАТЮРНАЯ СЕРИЯ: УНИВЕРСАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ PDCR200

PDCR200

За более, чем 30-летний период, компания Druck приобрела значительный опыт в технологии микромашиной обработки кремния.

Процесс непрерывных научно-исследовательских работ, в ходе которых использовались новейшие достижения в области технологии и современное оборудование, завершился созданием серии миниатюрных датчиков давления с высокими техническими характеристиками. Датчики в сочетании с предельно малыми габаритами и весом имеют встроенную температурную компенсацию.

Кремниевая мембрана выполнена по технологии микромашиной обработки. На рабочей части мембраны дифуззионным методом нанесены полупроводниковые тензорезисторы, объединенные в мост Уинстона. Предусмотрены элементы для температурной компенсации.

Высокий уровень выходного сигнала, превосходная линейность, незначительная вариация, высокие долговременная стабильность и воспроизводимость результатов измерения – неоспоримые преимущества миниатюрных датчиков производства компании Druck.

О специфических требованиях
В дополнение к основным характеристикам датчиков компании Druck имеет техническую возможность производить датчики по индивидуальным требованиям. При этом могут быть рассмотрены новая конфигурация датчика, совместимость с рабочими средами и другие важные заказчику характеристики.

PDCR200 ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
1) Номер модели
2) Диапазон измерения
3) Избыточное или дифференциальное давление
4) Температурный диапазон
5) Рабочая среда

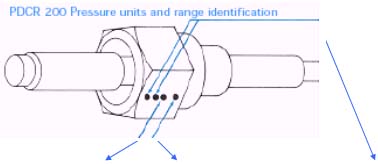

Множитель Ед. измерения Числовое значение
Серебряный х0,01 Белый psi Черный 0
Золотой х0,1 Красный бар Коричневый 1
Черный х1 Синий дюйм H2O Красный 2
Коричневый х10 Черный кПа Оранжевый 3
Красный х100 Желтый 4
Оранжевый х1000 Зеленый 5
Желтый х10000 Синий 6
Фиолетовый 7
Серый 8
Белый 9

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель PDCR200
Особенности Утопленный монтаж
Выбор типа резьбы
Высокий выход
Стандартные характеристики
Рабочий диапазон, бар (возможно psi, кПа и другие) 1, 2, 3, 6, 15, 30, 60 избыточное или дифференц.1)
Давление перегрузки (с незначительным влиянием на калибровку) 3хВПИ (2хВПИ по обратному давлению для диапазонов 1 и 2 бар) 2)
Рабочая среда (+) Газы и жидкости, совместимые с кремнием, титаном и эпоксидными компаундами (для PDCR81 – + c керамикой)
Рабочая среда (-) Сухие, не коррозионные газы
Принцип преобразования С помощью тензорезистивного моста
Источник питания 10 В 6 мА
Выходной сигнал 150 мВ
Смещение нуля ±15 мВ
Регулирование диапазона ±30% номинального диапазона
Вых. импеданс 1,5 кОм
Погрешность с учетом вариации ±0,3%ВПИ
±0,5%ВПИ
Диапазон рабочих температур -20...+120°С
Влияние температуры ±1,5% в диапазоне 0...+60°С
Собственная резонансная частота (механическая) От 75кГц (1 бар) до 580кГц (60бар)
Влияние ускорения 0,002%ВПИ/g (1бар), 0,0005%ВПИ/g (60бар)
Механические удары До 1000 g с незначительным влиянием на результаты калибровки
Габаритные размеры, мм (без хвостовика) 9,5х25,5
Масса 12 г
Электрическое соединение 1 м экранированного кабеля (стандартно)

1)Возможна самостоятельная доработка на вакуумной установке (для измерения абсолютного давления)
2)Возможно би-направленное дифференциальное исполнение в диапазоне до ±1 бар.
3)Возможно более точное регулирование.
4)Температурный диапазон может быть расширен.
5)Возможны более высокие характеристики в более широком диапазоне температур.

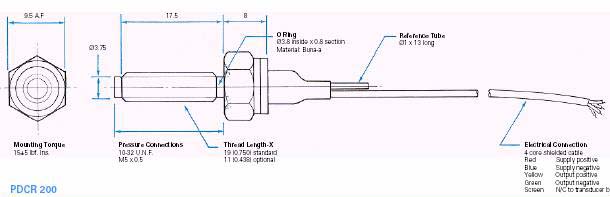

Габаритные размеры (в мм):

PDCR200
