ДАТЧИК ДАВЛЕНИЯ ДЛЯ АЭРОКОСМИЧЕСКОГО ПРИМЕНЕНИЯ

PDCR330
  • –  FAA и CAA летные сертификаты TSO C47
  • –  Малые габариты и облегченная конструкция
  • –  Широкий температурный диапазон
  • –  Высокие точность и стабильность
  • –  Высокая прочность конструкции
  • –  Минимальный технический риск

Высокоточный датчик давления серии PDCR 330 применяются в большинстве аэрокосмических проектов. Могут быть использованы с одинаковым успехом как для тестовых летных программ, так и при статических тестовых измерениях.

Корпус и элементы конструкции датчика давления выполнены из нержавеющей стали. Сварной корпус способен выдерживать высокие механические нагрузки.

Чувствительный элемент представляет собой кремниевый интегральный ЧИП, выполненный по технологии микромашиной обработки. Совместно с новейшими схемно-техническими решениями обеспечиваются высокая температурная стабильность и высокая долговременная стабильность.

Вследствие малого веса конструкции обеспечивается высокая устойчивость к влиянию ускорений, вибрациям и ударам. Датчики имеют высокий динамический диапазон при измерении переменного давления.

ОСНОВНЫЕ ПАРАМЕТРЫ

Диапазоны измеряемых давлений:
–  350; 700 мбар; 1; 1,5; 2; 3,5; 5; 7; 10; 15; 20; 35; 60 и 70 бар абсолютного и избыточного давления.
–  135, 200, 300, 350, 500 и 700 бар абсолютного и относительного избыточного давления
Давление перегрузки:
Измеряемое давление может быть в несколько раз превышено без нарушения калибровки:
–  4хВПИ (но не более 140 бар) для диапазонов до 70 бар;
–  2хВПИ (но не более 1400 бар) для диапазонов от 135 до 700 бар.
Давление нарушения герметичности:
–  140 бар для абсолютного давления в диапазоне до 70 бар.
–  1400 бар для абсолютного и относительного избыточного давления в диапазоне от 135 до 700 бар.
Измеряемая среда: Жидкости, совместимые с нержавеющей сталью 316L и Hastelloy С276.
Напряжение питания : 10 В при токе потребления 5 мА.
Выходной сигнал:
–  50 мВ для диапазона 350 мбар.
–  100 мВ для остальных диапазонов.
Напряжение смещения: От 6 до 8,5 В относительно «-» источника  питания 10 В.
Выходной импеданс : 2000 Ом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Погрешность измерения:
–  ±0,2 (для 70 бар)
–  ±0,75 (>135 бар).
Регулирование нуля и диапазона: ±3 мВ.
Долговременная стабильность: Типовое значение менее ±0,1 мВ в год.
Диапазон рабочих температур: От –54 до +150°С.
Температурный коэффициент: ±0,015%ВПИ/°С во всем диапазоне температур.
Механический удар: 1000 g в течение 1 мс в направлении любой из трех взаимно-перпендикулярных  осей не оказывает влияния на работу.
Влияние вибрации: Отклик не превышает величины ±0,05% ВПИ/g  при ускорении 30 g в диапазоне частот от 10 Гц до 2 кГц и двойной амплитуде колебаний 12 мм. (MIL-STD 810C Proc 514.2.-2 Curve L).
Влияние ускорения: Отклик не превышает величины ±0,02% ВПИ/g  для диапазона 350 мбар и величины ±0,00035%ВПИ/ g для диапазонов более 60 бар.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип штуцера : 7/16" UNJF резьба с торцевым 74° конусом в соответствии с MS 33656-4 (AS4395-4). (Возможны варианты)
Электрическое соединение: 6 - контактный байонетный разъем типа MIL-C-26482 или DEF 5325, размер оболочки 10. Ответная часть поставляется по заказу. Возможна поставка с разъемом MIL- C-38999 или интегральным кабелем.
Масса: 120 г номинально.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ (А) Внешний потенциометр для компенсации температурных коэффициентов.
(В) Диапазон давления менее 350 мбар.
(С) Измерение дифференциального давления.
(D) Вольтовый выходной сигнал при напряжении питания 24-32 В постоянного тока.
(Е) Ответная часть электрического разъема.

КАЛИБРОВОЧНЫЕ СТАНДАРТЫ:
Датчики давления, изготовленные фирмой "Druck", калибруются на высокоточной калибровочной аппаратуре.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
(1)Номер модели PDCR330.
(2)Диапазон измеряемого давления и единица измерения.
(3)Вид давления: избыточное, абсолютное или относительное избыточное.
(4)Тип штуцера.
(5)Опции (дополнительные возможности)

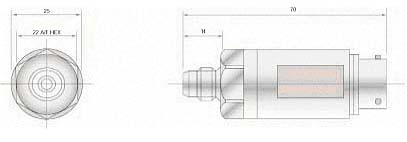

Электрическое включение: Габаритный чертеж (Размеры в мм)
Конт. А-----<+>Е питания
Конт. В-----<+>U выхода
Конт. С-----<->U выхода
Конт. D-----<->Е питания

PDCR330
