МИНИАТЮРНАЯ СЕРИЯ: УНИВЕРСАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ PDCR35

PDCR35

За более, чем 30-летний период, компания Druck приобрела значительный опыт в технологии микромашиной обработки кремния.

Процесс непрерывных научно-исследовательских работ, в ходе которых использовались новейшие достижения в области технологии и современное оборудование, завершился созданием серии миниатюрных датчиков давления PDCR 35 с высокими техническими характеристиками. Датчики в сочетании с предельно малыми габаритами и весом имеют встроенную температурную компенсацию.

Кремниевая мембрана выполнена по технологии микромашиной обработки. На рабочей части мембраны дифуззионным методом нанесены полупроводниковые тензорезисторы, объединенные в мост Уинстона. Предусмотрены элементы для температурной компенсации.

Высокий уровень выходного сигнала, превосходная линейность, незначительная вариация, высокая долговременная стабильность и воспроизводимость результатов измерения – неоспоримые преимущества миниатюрных датчиков производства компании Druck.

О специфических требованиях
В дополнение к основным характеристикам датчиков компании Druck имеет техническую возможность производить датчики по индивидуальным требованиям. При этом могут быть рассмотрены новая конфигурация датчика, совместимость с рабочими средами и другие важные заказчику характеристики.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель PDCR35
Особенности Прочная конструкция
Стандартные характеристики
Рабочий диапазон, бар (возможно psi, кПа и другие) 0,7; 1; 1,5; 2; 3,5; 5; 7; 10; 15; 29; 35 избыточное 1)
Давление перегрузки (с незначительным влиянием на калибровку) 4хВПИ 2)
Рабочая среда (+) Газы и жидкости, совместимые с кремнием, титаном и эпоксидными компаундами
Рабочая среда (-) Сухие, не коррозионные газы
Принцип преобразования С помощью тензорезистивного моста
Источник питания 10 В 5 мА
Выходной сигнал 100 мВ
Смещение нуля3) ±5 мВ
Регулирование диапазона ±3 мВ максимум3)
Вых. импеданс 2 кОм
Погрешность с учетом вариации ±0,1%ВПИ
±0,2%ВПИ
Диапазон рабочих температур -20...+80°С
Влияние температуры ±1% в диапазоне 0...+50°С
Собственная резонансная частота (механическая) От 56кГц (350мбар) до 360кГц (35бар)
Влияние ускорения 0,003%ВПИ/g (350мбар), 0,0002%ВПИ/g (60бар)
Механические удары До 1000 g с незначительным влиянием на результаты калибровки
Габаритные размеры, мм (без хвостовика) 10х28
Масса 12 г
Электрическое соединение 1 м экранированного кабеля (стандартно)

1)Возможна самостоятельная доработка на вакуумной установке (для измерения абсолютного давления)
2)Возможно би-направленное дифференциальное исполнение в диапазоне до ±1 бар.
3)Возможно более точное регулирование.
4)Температурный диапазон может быть расширен.
5)Возможны более высокие характеристики в более широком диапазоне температур.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
1) Номер модели
2) Диапазон измерения
3) Избыточное или дифференциальное давление
4) Температурный диапазон
5) Рабочая среда

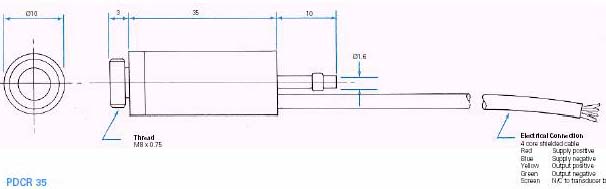

Габаритные размеры (в мм):

PDCR35
