МИНИАТЮРНАЯ СЕРИЯ: ДАТЧИК ДАВЛЕНИЯ ДЛЯ СКАНИРУЮЩИХ УСТРОЙСТВ PDCR42

PDCR42

За более, чем 30-летний период, компания Druck приобрела значительный опыт в технологии микромашиной обработки кремния.

Процесс непрерывных научно-исследовательских работ, в ходе которых использовались новейшие достижения в области технологии и современное оборудование, завершился созданием серии миниатюрных датчиков давления PDCR 42 с высокими техническими характеристиками. Датчики в сочетании с предельно малыми габаритами и весом имеют встроенную температурную компенсацию.

Кремниевая мембрана выполнена по технологии микромашиной обработки. На рабочей части мембраны дифуззионным методом нанесены полупроводниковые тензорезисторы, объединенные в мост Уинстона. Предусмотрены элементы для температурной компенсации.

Высокий уровень выходного сигнала, превосходная линейность, незначительная вариация, высокие долговременная стабильность и воспроизводимость результатов измерения – неоспоримые преимущества миниатюрных датчиков производства Druck.

О специфических требованиях
В дополнение к основным характеристикам датчиков Druck имеет техническую возможность производить датчики по индивидуальным требованиям. При этом могут быть рассмотрены новая конфигурация датчика, совместимость с рабочими средами и другие важные заказчику характеристики.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель PDCR 42
Особенности Высокая точность
Высокая устойчивость к перегрузкам
Стандартные характеристики
Рабочий диапазон, бар (возможно psi, кПа и другие) 0,075; 0,175; 0,35; 0,7; 1; 3; 5; 7; 14; 20; 35 изб. и дифф.1)
Давление перегрузки (с незначительным влиянием на калибровку) 10хВПИ (75 и 5 мбар)2)
6хВПИ (0,35 бар)
4хВПИ (остальные)
Рабочая среда (+) Газы и жидкости, совместимые с кремнием, титаном и эпоксидными компаундами
Рабочая среда (-) Сухие, не коррозионные газы
Принцип преобразования С помощью тензорезистивного моста
Источник питания 12 В 8 мА
Выходной сигнал 15 мВ (75мбар)
25 мВ (175мбар)
50 мВ (0,35 и 0,7бар)
75 мВ (остальные)
Смещение нуля3) ±3 мВ
Регулирование диапазона ±3 мВ максимум3)
Вых. импеданс 1 кОм
Погрешность с учетом вариации ±0,06%ВПИ
(±0,1%ВПИ)
Диапазон рабочих температур -40...+80°С
Влияние температуры ±0,02%ВПИ/°С в диапазоне 10...40°С
Собственная резонансная частота (механическая) От 56кГц (350мбар) до 360кГц (35бар)
Влияние ускорения 0,003%ВПИ/g (350мбар), 0,0002%ВПИ/g (60бар)
Механические удары До 1000 g с незначительным влиянием на результаты калибровки
Габаритные размеры, мм (без хвостовика) 7,9х17
Масса 10 г
Электрическое соединение 12см кабель до блока компенсации и открытый разъем

1)Возможна самостоятельная доработка на вакуумной установке (для измерения абсолютного давления)
2)Возможно бинаправленное дифференциальное исполнение в диапазоне до ±1 бар.
3)Возможно более точное регулирование.
4)Температурный диапазон может быть расширен.
5)Возможны более высокие характеристики в более широком диапазоне температур.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
1) Номер модели
2) Диапазон измерения
3) Избыточное или дифференциальное давление
4) Температурный диапазон
5) Рабочая среда

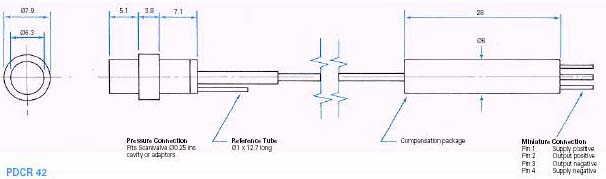

Габаритные размеры (в мм):

PDCR42
