ДАТЧИК ДАВЛЕНИЯ ДЛЯ МОТОСПОРТА И АВТОМОБИЛЕЙ PDCR4300

PDCR4300
  • Подтвержденная гонками технология
  • -30 С … +175 С - рабочий диапазон
  • Конструкция из нержавеющей стали или титана
  • Минимальный технический риск
  • Полная электромагнитная защита
  • Компактная и перспективная конструкция

Успех в мотоспорте зависит от сотен компонентов.

Работа оборудования ведется в чрезвычайных условиях. Компания GE Druck продолжает совершенствовать конструкцию датчиков давления, что позволило фирме стать мировым ведущим изготовителем датчиков для спортивных моделей. Надежность работы серии датчиков давления PDCR 4300 компании GE Druck подтверждается результатами соревнований по Формуле 1, мировых Ралли и гонках Indy Racing Leaque.

Серия PDCR 4300 – новейшая конкурентоспособная разработка в классе изделий для машиностроения.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

1) Номер модели

Код   Номер базовой модели
РDCR43хх   «мВ» – выход


Код

  Электрический соединитель


1

  Кабельный вывод с RD25


6

  5-контактный спортавторазъем


Код

  Материал


1

  Нержавеющая сталь


2

  Титановый сплав


2) Диапазон измеряемого давления
3) Единица измерения
4) Диапазон компенсируемых температур
5) Тип входного штуцера
6) Опции (дополнительные комплектация и функции):
- Ответная часть разъема
- Температурный выход
- Длина кабеля

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

+Е питания = Конт. 1 = Красный
- Е питания = Конт. 2 = Черный
+ Выход = Конт. 3 = Зеленый
- Выход = Конт. 5 = Белый
+ Выход = Конт. 4 = Синий
Корпус* = Конт. 5 = Экран кабеля
*) Для датчика с температурным выходом и версией с разъемом контакт с корпусом отсутствует.

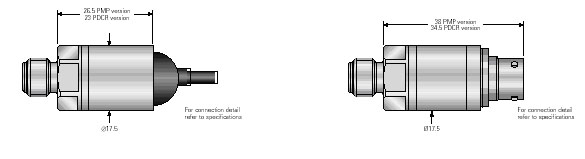

Габаритный чертеж (Размеры в мм)

PDCR4300

СЕРИЯ РDCR 4300
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входные параметры
Диапазон измерения 1,6; 3; 10; 15; 30; 80; 125 и 250 бар абсолютного давления
Давление перегрузки 2xВПИ но не более 375 бар для конструкции из титана
Давление разгерметизации 500 бар максимум для конструкции из нержавеющей стали
750 бар для конструкции из титана
Измеряемая среда Жидкости и газы, совместимые с нержавеющей сталью 316L или титановым сплавом IMI 160
Напряжение питания 10 В постоянного тока номинально
Ток потребления 2 мА


Выходные параметры
Выходной сигнал по давлению 50 мВ±3 мВ (при питании 10 В)
100 мВ (при питании 20 В)
Смещение нуля 0 мВ±3 мВ
Смещение диапазона 50 мВ±3 мВ
Точность (суммарное влияние нелинейности, вариации и воспроизводимости) ±0.1% ВПИ относительно идеальной прямой линии в диапазонах до 60 бар
±0.2% ВПИ относительно идеальной прямой линии в диапазонах более 60 бар
Долговременная стабильность 0,1%ВПИ в год (типовое значение 0,05%ВПИ в год)
Диапазон рабочих температур -30 … +175 С
Компенсируемый диапазон -30 … +175 С
Уровень выходной сигнала по температуре 2,8 В±1,4 В при температуре 20 С
Чувствительность сигнала по температуре 3 мВ/С±2 мВ/С
Сопротивление изоляции 100 МОм при напряжении 50 В постоянного тока
Выходной импеданс 5 кОм номинально


Элементы соединения
Входной штуцер М8х1, М10х1, 5/16”-24 UNJF, 3/8”-24 UNJF, 1/8”NPT, 1/8”BSP, М10х1 с демпфером. Все типы с наружной резьбой
Электрическое соединение 5 – жильный кабель длиной 1 м с уплотнением типа DR25
5 - контактный разъем Deutsch Hermetic AS-Micro


Механические характеристики
Масса

Внимание: масса кабеля 30г/м
-масса датчика зависит от типа штуцера
AS-micro, нержавеющая сталь                  – 40 г
AS-micro, титан                                               – 35 г
Кабельный вывод, нержавеющая сталь – 65 г
Кабельный вывод, титан                              – 35 г
Влияние вибрации Устойчив в диапазоне частот от 50 до 2500 Гц с ускорением до 30g в течение 8 час по логарифмическому закону по разряду 0,32
Влияние удара Влияние отсутствует при воздействии удара до 1000g в течение 1 мс синусоидальным импульсом в 3-х плоскостях
