МИНИАТЮРНАЯ СЕРИЯ: ДАТЧИК ДАВЛЕНИЯ ДЛЯ ВОДЯНЫХ СКВАЖИН PDCR81

PDCR81

За более, чем 30-летний период, Компания Druck приобрела значительный опыт в технологии микромашиной обработки кремния.

Процесс непрерывных научно-исследовательских работ, в ходе которых использовались новейшие достижения в области технологии и современное оборудование, завершился созданием серии миниатюрных датчиков давления PDCR 81 с высокими техническими характеристиками. Датчики в сочетании с предельно малыми габаритами и весом имеют встроенную температурную компенсацию.

Кремниевая мембрана выполнена по технологии микромашиной обработки. На рабочей части мембраны дифуззионным методом нанесены полупроводниковые тензорезисторы, объединенные в мост Уинстона. Предусмотрены элементы для температурной компенсации.

Высокий уровень выходного сигнала, превосходная линейность, незначительная вариация, высокие долговременная стабильность и воспроизводимость результатов измерения – неоспоримые преимущества миниатюрных датчиков производства компании Druck.

О специфических требованиях
В дополнение к основным характеристикам датчиков компании Druck имеет техническую возможность производить датчики по индивидуальным требованиям. При этом могут быть рассмотрены новая конфигурация датчика, совместимость с рабочими средами и другие важные заказчику характеристики.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель PDCR 81
Особенности Керамический фильтр
Прочная конструкция
Долговечность
Стандартные характеристики
Рабочий диапазон, бар (возможно psi, кПа и другие) 0,075; 0,35; 1; 3; 7; 15; 35 избыточное
Давление перегрузки (с незначительным влиянием на калибровку) 20хВПИ (75мбар)
10хВПИ (0,35бар)
5хВПИ (1бар)
3хВПИ (остальные)
Рабочая среда (+) Газы и жидкости, совместимые с кремнием, титаном и эпоксидными компаундами
Рабочая среда (-) Сухие, не коррозионные газы
Принцип преобразования С помощью тензорезистивного моста
Источник питания 5 В 6 мА (10В макс)
Выходной сигнал 15 мВ (75мбар)
35 мВ (0,35 бар)
50 мВ (1 бар)
75 мВ (остальные)
Смещение нуля ±10 мВ
Регулирование диапазона ±20% номинального диапазона
Вых. импеданс 1 кОм
Погрешность с учетом вариации ±0,2%ВПИ
±0,4%ВПИ
Диапазон рабочих температур -20...+120°С
Влияние температуры На «0»  ±0,05% ВПИ/°С, на диапазон ±0,2% ВПИ/°С при +10...+40°С
Собственная резонансная частота (механическая) От 56кГц (350мбар) до 360кГц (35бар)
Влияние ускорения 0,005%ВПИ/g (350мбар), 0,0003%ВПИ/g (35бар)
Механические удары До 1000 g с незначительным влиянием на результаты калибровки
Габаритные размеры, мм (без хвостовика) 6,4х11,9
Масса 30 г с 5 м кабелем
Электрическое соединение 5 м встроенный тефлоновый пневмокабель

1)Возможна самостоятельная доработка на вакуумной установке (для измерения абсолютного давления)
2)Возможно би-направленное дифференциальное исполнение в диапазоне до ±1 бар.
3)Возможно более точное регулирование.
4)Температурный диапазон может быть расширен.
5)Возможны более высокие характеристики в более широком диапазоне температур.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
1) Номер модели
2) Диапазон измерения
3) Избыточное или дифференциальное давление
4) Температурный диапазон
5) Рабочая среда

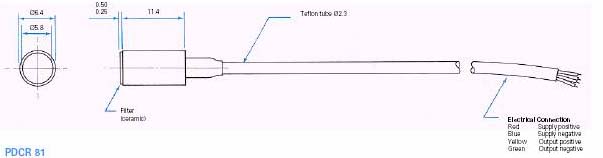

Габаритные размеры (в мм):

PDCR81
