ВЫСОКОТЕМПАРАТУРНЫЙ ДАТЧИК ДАВЛЕНИЯ ДЛЯ ТЕХНОЛОГИЧЕСКИХ УСТАНОВОК PDCR900.

ОБЩАЯ ИНФОРМАЦИЯ

Данная серия PDCR 900 спроектирована аналогично серии PDCR 4300, но для работы в широком диапазоне температур. Датчики обладают высокой точностью и хорошей температурной компенсацией.

Типовой номер и область применения:
PDCR902 - базовая модель (ОЕМ)
PDCR912 - общего назначения с пневмопроводящим кабелем PDCR922 - общего назначения с кабельным вводом
PDCR932 - погружные
PDCR962 – с разъемным электрическим соединителем

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измерения

350, 700 мбар, 1, 1.5, 2, 3.5, 5, 7, 10, 20, 35, 60 бар абсолютного и избыточного давления.

Возможны другие единицы измерения.
Более высокие диапазоны измерения смотрите в серии PDCR 330.

Напряжение питания
10 В номинально с перестройкой ±1% и током потребления 5 мА .

Выходное напряжение
- 50 мВ - для диапазона 350 мбар .
- 100 мВ – для диапазонов 700 мбар и более.
Приведённые выше величины выходных напряжений действительны при напряжении питания 10В и пропорциональны данному напряжению.

Напряжение смещения

Типовое значение от +6 до +8,5 В по отношению к минусовой шине источника питания при напряжении питания 10 В.

Диапазон рабочих температур
От -54 до +125С .

Примечание: Для датчиков моделей PDCR 912 и PDCR 932 эти значения относятся только к рабочей среде. Пневмопроводящий кабель и материал геметизации кабельного ввода допускают работу только при температуре от –20 до +80°С.

Влияние температур
(Суммарная погрешность для диапазонов измерения от 700 мбар).
В диапазоне –54 - +125°С:
   ±2,5%ВПИ (±0,015%ВПИ/°С).

Улучшенные коэффициенты:
   - в диапазоне 0 - +50°С - ±0,3%ВПИ или ±0,006%ВПИ/°С;
   - в диапазоне –40 - +80°С - ±1%ВПИ или ±0,008%ВПИ/°С;
   - в диапазоне –54 - +125°С - ±1,5%ВПИ или ±0,009%ВПИ/°С.

Примечание: Данные коэффициенты выполняются при номинальном напряжении питания. При изменении напряжения питания на ±1% температурные коэффициенты увеличатся на ±0,004%ВПИ/°С.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА PDCR900

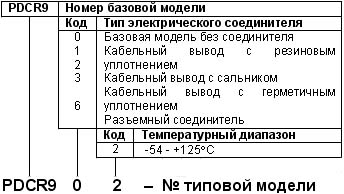

1 - Выберите номер модели:
2 - Укажите диапазон и вид измеряемого давления.
3 – Укажите тип штуцера
4 – Укажите рабочую среду
5 – Укажите диапазон компенсируемых температур
