ВЫСОКОТОЧНЫЕ ДАТЧИКИ ДАВЛЕНИЯ ДЛЯ АВИАКОСМИЧЕСКОГО ПРИМЕНЕНИЯ PMP3000

PMP3000
  • –  FAA / CAA - летные сертификаты
  • –  Электромагнитная и молниезащита
  • –  Высокие точность и стабильность
  • –  Широкий температурный диапазон
  • –  Минимальный технический риск
  • –  Измерение абсолютного, избыточного и дифференциального давления

Современные требования к аппаратуре для авиакосмического применения заключаются в достижении максимально высоких технических характеристик при минимально возможном техническом риске.

Специалисты фирмы Druck разработали серию датчиков давления PMP 3000, которая полностью удовлетворяет требованиям летной сертификации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Входные параметры Абсолютное и избыточное давление Дифференциальное давление
Диапазон измерения, бар (Возможны другие единицы измерения) От 0,35 до 700 От 0,35 до 35
Давление перегрузки От 2 ВПИ до 1000 бар
Давление удара От 6 ВПИ до 1400 бар 6 ВПИ (для "+" камеры)
от 2 ВПИ до 20 бар (для "--" камеры)
Статическое давление - 70 бар
Измеряемая среда (для "+" камеры) Жидкости и газы, совместимые с нержавеющей сталью 316L и сплавом Hastelloy С276.
Измеряемая среда (для "--" камеры) - Жидкости и газы, совместимые с нержавеющей сталью 316L, сплавом Hastelloy С276, Si, адгезивом
Напряжение питания Самолетное, 28 В постоянного тока
Разрешение
Выходные параметры Абсолютное и избыточное давление Дифференциальное давление
Выходной сигнал 0,5-5 В (3-проводная линия)
0-5 В (4-проводная линия)
Возможны варианты: 0-10 В, 1-6 В
Выходной импеданс Менее 20 Ом
Погрешность измерения (с учетом влияния вариации, воспроизводимости и температурных коэффициентов) 0,75%ВПИ (-40…+90 С)
или 1,25%ВПИ (-54…+125 С)
Стабильность Менее 0,05%ВПИ в год
Параметры соединителей Абсолютное и избыточное давление Дифференциальное давление
Входной штуцер 7/16"UNJF MS33656-4 (возможны варианты)
Электрическое соединение 6-контактный штекер MIL -C-26482
Параметры окружающей среды Абсолютное и избыточное давление Дифференциальное давление
Температура рабочей среды, °С -54…+135
Температура хранения, °С -54…+150
Масса, г 160 240
Восприимчивость (к высоте, влажности, соли, туману, песку и пыли, грибковым организмам, взрывной волне) Не восприимчивый из-за полностью сварной герметичной конструкции
Влияние ускорения, вибрации и механического удара Не восприимчивый на самом высоком уровне согласно RTCA/DO-160D
Электромагнитная совместимость, защита от перенапряжения и грозовых разрядов Полная защита, квалифицирован по самым резким уровням согласно RTCA/DO-160D
Устойчивость к перепадам температур Квалифицирован согласно RTCA/DO-160D
Огнестойкость Выдерживает пламя при температуре 1100 С в течение 15 минут
Надежность согласно MIL-HDBK-217F Notice 2

1) Квалифицировано по рекомендациям TSO C47 и RTCA/DO-160D.

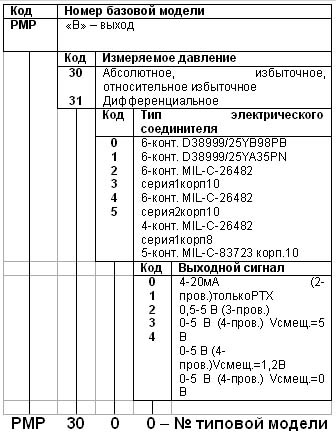

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
1) Номер модели

2) Диапазон и единицу измерения давления
3) Абсолютное, избыточное или относительное избыточное давление.
4) Выходной сигнал 0-10 В (только для РМР).
5) Тип штуцера для отрицательной камеры дифференциального датчика
6) Температурный диапазон
7) Ответная часть разъема.

Электрическое включение

По 3-проводной схеме
А1 - +U выхода
В2 - Общий провод
D4 - +Е питания
По 4-проводной схеме
А1 - +U выхода
В2 - -U выхода
С3 - -Е питания
D4 - +Е питания

ГАБАРИТНЫЙ ЧЕРТЕЖ (Размеры в мм)

PMP3000
