ВЫСОКОЭФФЕКТИВНЫЙ ДАТЧИК ДАВЛЕНИЯ С ПАРАЛЛЕЛЬНЫМ ВЫХОДОМ PMP3500


PMP3500
  • Цифровой и аналоговый выходы
  • Точность ±0,2% в диапазоне -54 … +125 С
  • Абсолютное, избыточное и дифференциальное давления
  • Компактная и легкая конструкция
  • Высокая устойчивость к взрывной волне
  • Высокая надежность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения
От 0,35 до 70 бар - абсолютное, избыточное;
От 70 до 700 бар - абсолютное и относительное избыточное;
От 0,35 до 60 бар - дифференциальное

Давление перегрузки
Номинальное давление может быть увеличено в следующее число раз при незначительном влиянии на точность калибровки:
По абсолютному и избыточному давлению:
3 ВПИ для диапазона 350 мбар;
2 ВПИ для диапазонов от 700 мбар;
По дифференциальному давлению "+":
3 ВПИ для диапазона 350 мбар;
2 ВПИ для диапазонов от 700 мбар;
По дифференциальному давлению "--":
2 ВПИ для диапазонов до 5 бар;
10 бар для диапазонов от 7 бар и более

Измеряемая среда
Жидкости, совместимые с нержавеющей сталью 316L и сплавом "Hastelloy С276".

Напряжение источника питания
От 18 до 32 В постоянного тока (при токе потребления до 35 мА).

Аналоговый выход
От 0 до 5В при полосе пропускания 2 кГц (-3 дБ).

Цифровой выход
RS 485 полудуплексный 5В - сигнал.
Протокол: ASCII основной (обращайтесь к руководству). Скорость опроса 5 Гц (-3 дБ).

Точность измерения
С учетом нелинейности, вариации, воспроизводимости и влияния температуры ±0,2%ВПИ для абсолютного и избыточного давления и ±0,4%ВПИ для дифференциального давления.
  Долговременная стабильность
Не более 0,1 %ВПИ в год.

Диапазон температурной калибровки /
диапазон рабочих температур
От -54 до +125°С

Сопротивление изоляции
Более 100 Мом при напряжении 50 В постоянного тока.

Устойчивость к вибрации
Соответствует требованиям RTCA/D0160D, характеристика W (30 г), синусоида 2 кГц, категория S.

Масса
150 г для абсолютного и избыточного давлений
240 г для дифференциального давления.

Штуцеры для подачи давления
G1/4B (60° конус или плоский торец), G1/8В, 1/4NPT, 1/8NPT, 7/16UNF (по MS33656-4), М14 x 1,5с наружной резьбой
G1/4, 1/4NPT с внутренней резьбой.

Электрическое соединение
10 контактный байонетный разъем MIL-C-26482 размер корпуса 12

Дополнительная комплектация, опции
Отрицательная калибровка
Руководство пользователя

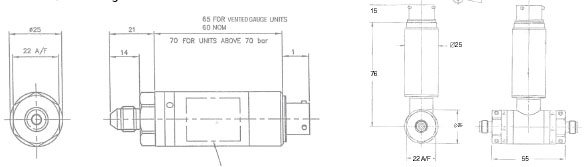

Габаритный чертеж датчика (размеры в мм)

PMP3500
