ДАТЧИКИ ДАВЛЕНИЯ ДЛЯ МОТОСПОРТА И АВТОМОБИЛЕЙ PMP4300


PMP4300
  • Подтвержденная гонками технология
  • -30°С … +175°С - рабочий диапазон
  • Конструкция из нержавеющей стали или титана
  • Минимальный технический риск
  • Полная электромагнитная защита
  • Компактная и перспективная конструкция

    Успех в мотоспорте зависит от сотен компонентов.
    Работа оборудования ведется в чрезвычайных условиях. Фирма GE Druck продолжает совершенствовать конструкцию датчиков давления, что позволило фирме стать мировым ведущим изготовителем датчиков для спортивных моделей. Надежность работы датчиков GE Druck подтверждается результатами соревнований по Формуле 1, мировых Ралли и гонках Indy Racing Leaque.

    Серия PМР 4300 - новейшая конкурентоспособная разработка в классе изделий для машиностроения.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Диапазон измерения: от 1,6 до 250 бар абсолютного давления
  • Предельное значение: 2хВПИ (375 бар максимум)
  • Выходной сигнал: 0,2...4,5 В пост.тока
  • Точность: 0,1% ВПИ до 60 бар; 0,2% ВПИ выше 60 бар
  • Температурный диапазон: -30...+175 С
  • Питание: 12 В пост.тока
  • Диаметр датчика: 17,5 мм
  • Соединение: G 1/4" и др.


1) Номер модели

Код   Номер базовой модели
РМР43хх   "В" - выход



  Код   Электрический соединитель

1
6

   Кабельный вывод с RD25
   5-контактный спортавторазъем
    Код   Материал
1
2
  Нержавеющая сталь
   Титановый сплав

РМР43 1   1 - № модели

2) Диапазон измеряемого давления
3) Единица измерения
4) Диапазон компенсируемых температур
5) Тип входного штуцера


6) Опции (дополнительные комплектация и функции):
- Ответная часть разъема
- Температурный выход
- Длина кабеля

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

+Е питания = Конт. 1 = Красный
0 В общий = Конт. 2 = Черный
+ Выход = Конт. 3 = Зеленый
t? Выход = Конт. 4 = Синий
Корпус* = Конт. 5 = Экран кабеля
*) Для датчика с температурным выходом и версией с разъемом контакт с корпусом отсутствует.

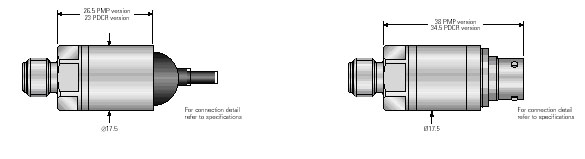

Габаритный чертеж (Размеры в мм)

PMP4300
