ДАТЧИК ДАВЛЕНИЯ УНИВЕРСАЛЬНОГО ПРИМЕНЕНИЯ PTX600

PTX600
  • –  Долговременная стабильность 0.1% ВПИ/год
  • –  Температурный дрейф 1%ВПИ в диапазоне температур от -20 до +80°С
  • –  Погрешность измерения с учетом вариации и воспроизводимости ±0.15%ВПИ
  • –  Высокая устойчивость к перегрузкам
  • –  Смачиваемые части из нержавеющей стали и сплава Hastelloy.
  • –  Стандарты безопасности RFI.
  • –  Возможность искробезопасного исполнения
  • –  Широкий выбор типов электрических соединителей и входных штуцеров

Серия 2-проводных датчиков РТХ 600 с выходным cигналом 4-20мА применяется для работы в сложных эксплуатационных условиях на производстве, в исследовательских лабораториях, в составе испытательных стендов. Серия включает в себе все достоинства предыдущих аналогов и имеет более высокие характеристики стабильности и точности измерений, а также гибкую конструкцию для обеспечения совместимости со стандартным производственным оборудованием. Компанией Druck была специально разработана кремниевая технология изготовления миниатюрных кремниевых мембранных чувствительных элементов с улучшенными рабочими характеристиками. Чувствительный элемент установлен на изолирующей стеклянной подложке, которая соединена с металлическим основанием. Это обеспечивает исключительную защиту от воздействия перепадов температур и от механических повреждений.

Чувствительный элемент защищен разделительной мембраной, изготовленной из сплава Hastelloy. Корпус датчика и входной штуцер изготовлены из нержавеющей стали 316 (материалы соответствуют стандарту NACE, и совместимы с окисляющими газами). Уменьшенный внутренний объем и улучшенный дизайн данной серии датчиков давления PTX 600 обеспечивает наибольшую стабильность измерений и работу датчика при различных температурах.

Встроенная электроника обеспечивает работу в широком диапазоне питающих напряжений, регулирование усилительных каскадов для установки требуемого значения нуля и верхнего предела измерения, смену полярности и защиту от электромагнитного излучения. Высокая степень зашиты от неблагоприятных электрических воздействий в сочетании с поверхностным монтажом и объединения всех электрических компонент в одном корпусе обеспечивает целостность датчика при воздействии ударов и вибраций наряду с воздействием окружающей среды по стандартам IP50-IP68 в зависимости от выбранного типа электрического соединителя. Для полного соответствия рабочим условиям эксплуатации датчики калибруются по конечным значениям реальной характеристики с учетом нелинейности, вариации и воспроизводимости. Температурные диапазоны определены в границах при которых выходной сигнал соответствует сигналу при комнатной температуре.

Каждый датчик давления калибруется по давлению и температуре и в виде базового модуля хранится на складе. Непосредственно перед отправкой базовый модуль калибруется на необходимый диапазон давления и монтируется с соответствующим электрическим соединителем. При необходимости установки промежуточных диапазонов базовый модуль выбирается таким образом, чтобы он соответствовал требуемым диапазонам температур после непосредственной настройки его на заданный диапазон давления.

Датчики оснащаются входным штуцером с внутренней резьбой G1/4". Предлагается также большой выбор переходных адаптеров, изготовленных из нержавеющей стали, которые устанавливаются на датчик со специальной прокладкой (по требованию).

Съемные электрические соединители и переходники позволяют пользователю легко изменить конфигурацию датчика или просто их заменить, например, когда необходимо расположить датчик другим образом или заменить на другой диапазон измерения (датчики, используемые для измерения давления в трубопроводах и в погруженном состоянии не имеют съемных соединителей).

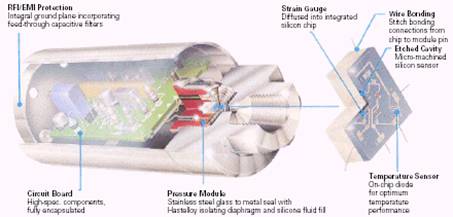

Аннотация к рисунку:
Сердцем датчика давления серии РТХ 500/600 является улучшенный миниатюрный кремниевый чувствительный элемент, который крепится на металлическом основании через изолирующую стеклянную подложку. Этим обеспечивается электрическая и механическая изоляцию от корпуса датчика и, как следствие, от влияния температуры и внешних механических воздействий на корпус датчика. Изолированная мембрана, изготовленная из сплава Hastelloy, заварена в корпус и передает давление от измеряемой среды на мембрану чувствительного элемента через силиконовый наполнитель. Входной штуцер предварительно закручивается, поле чего приваривается к корпусу базового модуля.

Печатная плата, установленная в базовом модуле, содержит элементы, необходимые для обеспечения заданного уровня выходного сигнала, компенсации температурного влияния и для настройки значений нуля и диапазона. В корпусе, изготовленном из нержавеющей стали, дополнительно установлены электрические компоненту, обеспечивающие защиту от электрических и электромагнитных помех (защита по стандартам RFI/EMI). На данном этапе комплектация датчика заканчивается и они хранятся в этом виде, дожидаясь заказов, причем, для их окончательной сборки остается лишь установить электрические соединители по выбору заказчика.

Надписи на рисунке:
Защита по стандартам RFI/EMI. Заземляющая панель с емкостным фильтром.
Печатная плата. Содержит элементы узкой специализации, полностью изолирована от корпуса.
Модуль давления. Конструкция металл-стекло-кремний с разделительной мембраной из сплава Hastelloy и силиконовым наполнителем.
Тензорезистивный мост. Изготовлен методом диффузии в интегральный кремниевый кристалл.
Соединительные проводники. Обеспечивают контакт между кристаллом и промежуточной печатной платой.
Вытравленная полость. Для создания мембраны чувствительного элемента.
Датчик температуры. Встроенный диод для обеспечения оптимальной температурной компенсации.

PTX600

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измеряемых давлений
Любые единицы давления и диапазоны (относительно нуля) находятся в интервале между 250 мбар и 700 бар полной шкалы для абсолютного и избыточного давления. Диапазон до 100 мбар возможен только для избыточного давления.

Стандартные диапазоны
–  от 0 до 100, 160 мбар ( только избыточное)
–  от 0 до 250, 400, 600 мбар, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60 бар избыточное и абсолютные
–  от 0 до 100, 160, 250, 400, 600, 700 бар относительное избыточное и абсолютные.
Возможна установка совмещенных диапазонов и обратной калибровкой, например; от -1 до +1 бар, от +1 до +3 бар или от 3 до 0 бар избыточного давления

Давление перегрузки
Номинальное давление может быть превышено до следующих значений (без ухудшения метрологических характеристик):
–  2 бар для диапазонов до 600 мбар.
–  3хВПИ для диапазонов от 1 до 40 бар.
–  2хВПИ для диапазонов свыше 40 бар.

Максимальные удерживаемые давления.
Приложение нижеследующих величин давления может вызвать повреждение датчика без нарушения герметичности конструкции: При измерении избыточного давления:
–  4 бара для диапазонов до 600 мбар;
–  10 бар для диапазонов от 600 мбар до 1.6 бар;
–  5?ВПИ (максимально 200 бар) для диапазонов от 1.6 бар до 60 бар.
При измерении абсолютного и относительного избыточного давления:
–  200 бар для диапазонов до 60 бар.
–  1400 бар для диапазонов свыше 60 бар.

Измеряемая среда:
Жидкости, совместимые с полностью сварным корпусом, изготовленным из нержавеющей стали марки 316, и сплавом Hastelloy марки С276 (совместимые марки по стандарту NACE).

Напряжение питания
От 9 до 30 В постоянного напряжения. Данное напряжение должно подаваться на входные контакты датчика. Рабочая зона представлена на графике.
График: полное нагрузочное сопротивление (W); напряжение источника питания (В); область пониженного напряжения; рабочие напряжения; область перегрузочных напряжений.

Влияние величины напряжения источника питания
До 0,005% ВПИ/В при частоте от 50 до 100 Гц.

Сопротивление изоляции
Более 30 МОм при напряжении 500 В постоянного тока. (3М при напряжении в 500 В переменного тока в следствии фильтров по стандарту RFI между силовыми проводами и корпусом).

Выходной ток
4 - 20 мА (двупроводная линия), пропорционально измеряемому давлению.

Погрешность измерения (с учетом влияния вариации и воспроизводимости
  ±0.25%ВПИ типовая
  ±0,15%ВПИ улучшенная

Регулирование нуля и диапазона измерения:
±0.05 мА и ±5% соответственно с помощью изолированных независимых потенциометров с разрешением ±1µА.
Датчики серии РТХ 630 не регулируются.

Долговременная стабильность
При нормальных условиях эксплуатации калибровка может измениться не более чем на 0.1%ВПИ в год (типовое изменение не более 0.05%ВПИ в год).

Диапазоны температур
–  Окружающего воздуха: от -20 до +80°С
–  Рабочей среды: от-30 до +120°С
–  Хранения: от -40 до +125°С.

Влияние температур
Для диапазонов от 400 мбар и выше выходные параметры отличаются от калибровочных в нормальных условиях не более чем на:
–  0.5% ВПИ в диапазоне от -10 до +50°С или
–  1% ВПИ в диапазоне от -20 до +80°С.
Типовые изменения:
–  0.3% ВПИ, от -10 до +50°С.
–  0.7% ВПИ, от -20 до +80°C.
Для диапазонов ниже 400 мбар эти величины будут возрастать пропорционально уменьшению диапазона.

Влияние ориентации в пространстве
Не имеет существенного значения. Для диапазонов ниже 600 мбар установка нуля может производиться соответствующим потенциометром.

Влияние влажности
До 100%, неконденсируемая, влияния не оказывает. За информацией по конденсируемым газовым средам просьба обращаться к представителю Druck.

Масса
Базовый блок РТХ 600 - номинально 330 г без дополнительных электрических соединителей, кабелей и т.д.

Искробезопасное исполнение
Датчики могут быть сертифицированы для работы с защитными барьерами с исполнением Ех ia с группой газа типа IIC и индексом T4 для рабочих температур до 80°С по стандарту BS5501, часть 7 и Cenelic EN50 020.
Для датчиков РТХ620/630-01 максимальная длина электрического кабеля составит 29 метров.
При установке кабель можно нарастить в соответствии с сертификатом используемой системы.

Электрическое соединение
Возможна поставка с соединителями исполнения от IP50 до IP68 ( смотрите информацию для заказов). Ответные части поставляются с моделями РТХ610 и РТХ660.
Стандартно поставляется кабель длиной в 1м для моделей РТХ 620 и РТХ630.
Кабель большей длины поставляется по заказу. За информацией по специальным моделям датчиков смотрите проспекты данных для РТХ651/РТХ 671.

Штуцер для подачи давления:
G1/4" с внутренней резьбой. Переходники с другими типами резьбы смотрите в информации для заказа.
За информацией по версиям со штуцером 1/2 NPT смотри проспекты данных преобразователей РТХ 651/РТХ 671.

Влияние ускорения
0.044% ВПИ/g для диапазона 400 мбар с уменьшением до 0.0003% ВПИ/g для диапазона 60 бар.

Влияние механического удара
Удар силой в 1000 g в течении 1 мсек в направлении любой из 3-х взаимно перпендикулярных осей не приведет к изменению калибровки.

Влияние вибраций
Менее 0.05%ВПИ при ускорении 30 g с частотой от 10 Гц до 2 кГц, с ограничением полной амплитуды до 12 мм (по MIL-STD 810C Proc 514/2-2 Curve L).

Рабочий объем
Не превышает 0,1 см? в номинальных диапазонах.

Защита от электромагнитных помех
В диапазоне частот от 10 кГц до 500 МГц:
- с кабелем в экране влияние не более ±0.1%ВПИ при напряженности поля 30 В/м;
- с кабелем без экрана - не более 1%ВПИ при напряженности поля 10 В/м.

PTX600


Надписи на рисунке:
Переходник. Уплотнительное кольцо. Базовый модуль.
Соединитель MIL-C-26482. Соединитель DIN. Кабельный ввод.

Защита от скачков напряжения
Датчики выдерживают тестовые скачки напряжения до 2 кВ по стандарту IEC 801-4, подаваемые на силовые провода или на силовой провод и корпус.

Применение в морских условиях
Датчики сертифицированы для работы в составе корабельной аппаратуры по классу RINA (сертификат 5/437/93).

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Винтовые переходники с наружной резьбой
–  G1/4, (Номер партии P/N190-040);
–  1/4 NPT, (P/N 190-038);
–  7/16 UNF, (совместимый с MS33656-4, P/N190-042)
–  М14 х 1.5, (P/N 190-036);
–  G1/2 (для измерительных целей, P/N 190-039);
Все переходники изготовлены из нержавеющей стали 316.

Изолирующая прокладка (P/N 204-053)
Применяется для установки между датчиком и винтовым переходником (изготавливается из стали с цинковым покрытием и уплотнением из Nitrile).

Электрический кабель (P/N 192-004)
Для диапазонов 60 бар и ниже для модели РТХ610 6 мм - пневмопроводящий кабель требуемой длины.

Быстро уплотняемое соединение (P/N).
Соответствует стандарту DIN 43650, включает в себя сборку для быстрого уплотнения. (Не применима для моделей с искробезопасным исполнением).
В связи с модернизацией в датчик могут быть внесены некоторые изменения , не отображенные в проспекте , но и не ухудшающие качество работы прибора .

Информация при заказе:
Укажите, пожалуйста, следующие параметры: (1) - типовой номер:
PTX600
0 - с помощью пайки (IP50)
1 - DIN 43650 штырь-гнездо (IP65)
2 - кабельный вывод (IP63)
3 - морское исполнение с кабельным выводом (IP68 до 700 мН2О)
4 - с поворотным боковым вводом (IP65)
5 - с вводом М20 (IP65)
6- байонетный разъем штырь-гнездо MIL-C-26482
(2) Рабочие диапазоны давления.
(3) Дополнительная комплектация.

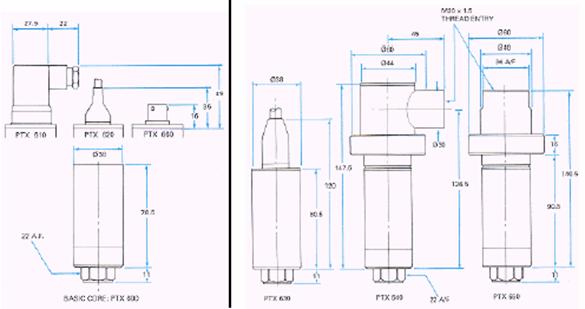

УСТАНОВОЧНЫЙ ЧЕРТЁЖ (размеры в мм)

PTX600
