ДАТЧИК БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ С ЦИФРОВЫМ ВЫХОДОМ RPT301
	Точность измерения ±0,01% ВПИ   Высокая стабильность ±0,01 %/год   Широкий диапазон напряжения питания - от 4,5 до 32 В   Выбор выходного сигнала - RS232 или RS485   Прочный корпус, защищенный от атмосферных воздействий Высокоточные датчики давления серии RPT 301 являются прецизионными датчиками, выполненными на кремниевом резонансном чувствительном элементе производства компании "Druck". Датчик выполнен в прочном корпусе, защищенном от атмосферных воздействий. Механически целостный прецизионный сенсорный модуль обеспечивает требования по высокой точности и стабильности и может служить эталоном барометрического давления при эксплуатации на отдаленных метеорологических станциях.

Отсчет показаний результатов измерения давления можно осуществлять по выбору пользователя с помощью ЭВМ по интерфейсам RS232 или RS485. Снятие показаний может производиться по выходным сигналам любого из 23 различных датчиков давления. За исключением команд "on/off" (вкл. / выкл.), датчики серии RPT 301 полностью управляются через интерфейс последовательной передачи данных.

Датчики давления серии RPT 301 запитываются от низковольтного источника постоянного тока напряжением от 4,5 до 32 В. В настоящее время разрабатывается новая модель серии RPT410, которая сможет работать на отдаленном расстоянии от аппаратных средств ЭВМ в режиме дистанционного включения с целью уменьшения потребляемой мощности.

В серии RPT 301 предусмотрена защита от подачи напряжения обратной полярности. RPT 301 соответствует Европейским стандартам по электромагнитной совместимости и электробезопасности.

Датчики идеально подходят для работы на отдаленных метеорологических станциях, контролирующих атмосферные явления. При работе в лабораторных условиях могут применяться для высокоточной передачи стандарта давления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых давлений
–  от 750 до 1150 мбар абсолютное;
–  от 35 до 1310 мбар абсолютное;
–  от 35 до 2620 мбар абсолютное;
–  от 35 до 3500 мбар абсолютное;
Возможны другие диапазоны

Измеряемая среда:
Обычные газы (воздух)

Принцип преобразования
С помощью резонансного кремниевого чувствительного элемента

Диапазон рабочих температур
От -20 до +60 °С.

Температура хранения
От -40 до +80 °С

Напряжение питания
От внешнего источника постоянного тока напряжением от 4,5 до 32 В.

Потребляемая мощность
0,75 ВА при напряжении питания 32 В.

Точность*
Типовое значение ±0,02% ВПИ;
по заказу (опция А): ±0,01% ВПИ.

Влияние температуры
±0,02% ВПИ в пределах диапазона рабочих температур от -20 до +60 °С.

Долговременая стабильность
Типовая 150 ppm в год.
Улучшенная 100 ppm в год (опция А").

Время включения
Менее 5 с.

Цифровой интерфейс
Последовательный RS232 или RS485 по выбору пользователя.
RS232 программное обеспечение или аппаратное подтверждение связи.
RS485 только программное обеспечение подтверждения связи.
Исходная установка RS232.

Защита от воздействия окружающей среды
IP65

Электрическая безопасность
Соответствует Европейским стандартам EN61010 (IEC 1010).

Электромагнитная совместимость
Соответствует Европейским стандартам
EN 50 081 - 1 (излучение)
EN 50 082 - 2 (восприимчивость).

Штуцер для подачи давления
NPT1/4" c внутренней резьбой.

Электрическое соединение
10 контактный штыревой байонетный разъем MIL-C-26482.

Масса
0,65 кг.

Дополнительные функции (опции)
"А" - повышенная точность.

Дополнения комплектация
Снабжается полным руководством пользователя и свидетельством калибровки.

Калибровочные стандарты
Датчики давления, изготовленные фирмой "Druck", калибруются на высокоточной калибровочной аппаратуре. Поставляются с сертификатом калибровки

Информация при заказе:
1) Диапазон давлений,
2) Комплектация "А" если требуется.

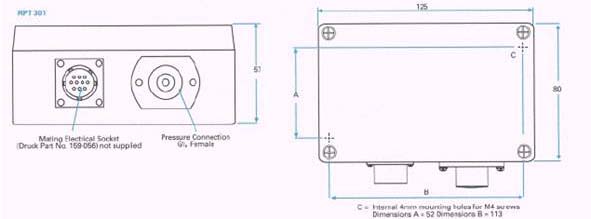

ГАБАРИТНЫЙ ЧЕРТЕЖ (размеры в мм)
