УНИВЕРСАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ UNIK 5000 UNIK 5000

  •    Точность: до ±0,04% ВПИ
  •   Диапазоны измерения от 70 мбар до 700 бар
  •    Конструкция из нержавеющей стали
  •    мВ, мА, различные выходные сигналы
  •    Множество вариантов электрических подключений
  •    Множество вариантов подключения давления
  •    Частотная характеристика до 5 кГц
  •    Высокая стабильность
  •    Прекрасная устойчивость к перегрузкам
  •    Диапазоны рабочей температуры от -55 до 125 °С
  •    Исключительная надежность

UNIK 5000 это эффективное исключительно гибкое решение для измерения давления. Благодаря новой технологии, датчики этой серии обладают лучшими в классе стабильностью, частотной характеристикой и низким энергопотреблением. Использование модульной конструкции и оптимизированных методик производства позволяют заказчикам создавать уникальное решение, отвечающее их специфическим требованиям, срок поставки которого не превышает стандартного.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Таблица 1

Модель

Диапазон давления

Предел допускаемой
основной погрешности

Допустимые перегрузки

PTX5000

PMP5000

PDCR5000

Избыточное давление

Любой диапазон от 0 до 70 мбар, 10, 70, 700 бар
(7 кПа, 1 ,7, 70 МПа)

Промышленная:   ±0,2% ВПИ

Улучшенная:          ±0,1% ВПИ

Премиальная:        ±0,04% ВПИ

• 10 ВПИ для диапазонов до 15 кПа

• 6 ВПИ для диапазонов до 70 кПа

• 4 ВПИ для всех других диапазонов

(20 МПа для диапазонов до 7 МПа,
120 МПа для диапазонов более 7 МПа)

Абсолютное давление

Любой диапазон от 0 до между 100 мбар и 700 бар (10 кПа и 70 МПа)

Промышленная:   ±0,2% ВПИ

Улучшенная:          ±0,1% ВПИ

Премиальная:        ±0,04% ВПИ

• 10 ВПИ для диапазонов до 15 кПа

• 6 ВПИ для диапазонов до 70 кПа

• 2 ВПИ для диапазонов
барометрического давления

• 4 ВПИ для всех других диапазонов

(20 МПа для диапазонов до 7 МПа,
120 МПа для диапазонов более 7 МПа)

Дифференциальное давление

  • · Жидкость/Газ
    от 70 мбар до 35 бар
    (от 7 кПа до 3,5 МПа)
    • · Жидкость/Жидкость
      от 350 мбар до 35 бар
      (от 35 кПа до 3,5 МПа)
    • · Линейное давление максимум 70 бар (7 МПа)

Промышленная:   ±0,2% ВПИ

Улучшенная:          ±0,1% ВПИ

Премиальная:        ±0,04% ВПИ

Отрицательное давление не должно превышать положительное больше чем:

• 6 ВПИ для диапазонов до 15 кПа

• 4 ВПИ для диапазонов до 70 кПа

• 2 ВПИ для всех других диапазонов
до максимум 15 бар (1,5 МПа)

Барометрическое давление

Доступны различные диапазоны, минимальный интервал 350 мбар

Промышленная:   ±0,2% ВПИ

Улучшенная:          ±0,1% ВПИ

Премиальная:        ±0,04% ВПИ

• 2 ВПИ для диапазонов
барометрического давления

Диапазоны с началом не от нуля также доступны.
Просим связаться с нашей компанией для обсуждения Ваших потребностей.

ПИТАНИЕ И СИГНАЛЫ

Таблица 2

Код

опции

Описание

Напряжение питания (В)

Сигнал

Потребление тока (мА)

0

мВ пассивный

2,5 - 12

10 мВ/В

<2 при 10 В

1

мВ линеар

7 - 12

10 мВ/В

<3

2

мА

7 - 28**

4 - 20 мА

<30

3

0 - 5 В, 4-х проводный

7 - 16**

0 - 5 В

<3

4

0 - 5 В, 3-х проводный

7 - 16**

0 - 5 В*

<3

5

1 - 6 В, 3-х проводный

7 - 16**

1 - 6 В

<3

6

0 - 10 В, 4 контакта

12 - 16**

0 - 10 В

<3

7

0,5 - 4,5 В

5,0 ± 0,5

0,5 - 4,5 В

<3

8

Задается заказчиком

7 - 36

См. ниже

См. ниже

При питании 10 В выходной сигнал составляет 100 мВ на полную шкалу давления.

• Сигнал является логометрическим к напряжению питания.

• Сигнал пропорционально уменьшается для диапазонов ниже 350 мбар (35 кПа)

* 0 не всегда является истинным. При давлении <1% диапазона, сигнал будет зафиксирован примерно на 50 мВ.

** 7 - 32 В для не опасных сред.

Опция 8, выходной сигнал задаваемый заказчиком

Возможны любые варианты выходного сигнала, с учетом следующих ограничений:

  • Минимальный интервал: 2 В
  • Максимальный интервал: 20 В
  • Ограничение напряжения: ±10 В
  • Максимальное смещение от нуля: ± интервал

Возможен сигнал обратно пропорциональный давлению. Сигнал будет пропорционален давлению до 110% ВПИ т.е., если сигнал от 0 до 10 В, то сигнал будет возрастать пропорционально давлению до как минимум 11 В.

Потребление тока <20 мА при питании 7 В постоянно уменьшается до <5 мА при питании 32 В пост. Пусковой ток <100 мА в течении 10 мс.

Примечание: для данной опции рабочая температура ограничена до +80С.

Примеры

Допустимо

Недопустимо

-10 ... 0 В

0 ... 12 В (вне предела ±10 В)

0 ... 5 В

6 ... 10 В (смещение от нуля больше интервала 4 В)

- 5 ... +5 В

0 ... 0,5 В (интервал меньше минимального 2 В)

-2 ... 10 В

1 ... 6 В

10 ... 0 В

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Таблица 3

Код

опции

Описание

Рабочая температура, °С

Уровень

защиты

IP

Подстройка нуля и диапазона

0

Без кабеля

-55 до +125

-

Да

1

Кабельный сальник

-40 до +80

65

Нет

2

Кабель Raychem

-55 до +125

65

Нет

3

Полиуретановый внутренний

-40 до +80

68

Нет

4

Hytrel внутренний

-40 до +80

68

Нет

6/E

Bayonet MIL-C-26482

-55 до +125

67

Нет

7

DIN 43650 вид А

разборный

-40 до +80

65

Да

А/F

Bayonet MIL-C-26482

разборный

-55 до +125

65

Да

С

1/2 NPT кабелепровод

-40 до +80

65

Нет

D

Micro DIN (9,4 мм)

-40 до +80

65

Нет

G

М12х1 4 контакта

-55 до +125

67

Нет

Примечание: для версий, предназначенных для опасных сред, диапазон рабочей температуры ограничен от -40 до +80 град.С.

Время запуска

  • Для версий с выходным сигналом мВ, В, мА: 10 мс
  • Для выходного сигнала задаваемого заказчиком: 500 мс

Электрическая изоляция

  • 100 МОм при тестовом напряжении 500 В пост.
  • Ток утечки ±5 мА при тестовом напряжении 500 В пост. (только для версий мВ и мА).

Калибровочный шунт

Существует возможность, замкнув определенные контакты преобразователя, получить сигнал, имитирующий внешнее давление, составляющее 80% ВПИ. Эта возможность является стандартной для версий с выходным сигналом мВ и задаваемых заказчиком.

Не доступно с электрическими подключениями DIN и М12х1 (опции электрического подключения 7, DG).

Активируется различными способами в зависимости от типа электрического подключения:

•  Версии мВ: замкнуть «Калибр. ш.» и «-» питания или, где возможно, замкнуть оба «Калибр. ш.»;

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Заказчик, исходя из технических требований, может выбрать один из трех типов погрешности: Промышленная (Industrial), Улучшенная (Improved) и Премиальная (Premium).

Погрешность измерения (Линеаризованный выходной сигнал (В, мВ, мА)):
  • Промышленная: ±0,2% ВПИ
  • Улучшенная:  ±0,1% ВПИ
  • Премиальная: ±0,04% ВПИ (для давлений не выше 70 бар)

Подстройка нуля и диапазона (Сигналы напряжение и ток (В и мА)):

  • В зависимости от типа электрического подключения возможна регулировка как минимум ±5% ВПИ.
  • Версии с кабельными каналами и разборные: Промышленная: ±0,5% ВПИ; Улучшенная: ±0,2% ВПИ; Премиальная: ±0,2% ВПИ.
  • Все остальные версии: ±1% ВПИ.

Для мВ выходного сигнала всех вариантов: ±3 мВ.

Стабильность в течение года для диапазона < 350 мбар (35 кПа) погрешность возрастает пропорционально давлению, обычно ±0,05% ВПИ

Температурные эффекты (Промышленная точность:):

  • -10 … +50 °С  ±0,75% ВПИ нормированной зоны  температурной погрешности (НЗТП);
  • -20 … +80 °С ±1,5% ВПИ НЗТП;
  • -40 … +80 °С ±2,25% ВПИ НЗТП;
  • -40 … +125 °С ±2,25% ВПИ НЗТП;

Температурные эффекты (Улучшенная и премиальная точность:):

  • -10 … +50 °С  ±0,05% ВПИ НЗЕП;
  • -20 … +80 °С ±1,0% ВПИ НЗТП;
  • -40 … +80 °С ±1,5% ВПИ НЗТП;
  • -40 … +125 °С ±1,5% ВПИ НЗТП;

Для диапазонов < 350 мбар (35 кПа) температурная погрешность возрастает пропорционально давлению и удваивается для барометрических диапазонов.

Эффект давления в трубопроводе

(только для дифференциальных версий)

Дрейф нуля: < ±0,03% интервала/бар;

Дрейф интервала: < ±0,03% интервала/бар.

Эффект пропорционально увеличивается для диапазонов дифференциального давления 700 мбар (70 кПа).

• Задаваемый заказчиком: замкнуть «Калибр. ш.» и сигнальный «-» или, где возможно, оба «Калибр. ш.».

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Защита от внешнего воздействия

• Обращайтесь к разделу по электрическим подключениям

• Давление превышающее атмосферное: 20 бар(2 МПа) максимум

Диапазоны рабочей температуры

Обращайтесь к разделу по электрическим подключениям.

Измеряемая среда

Жидкости совместимые с нержавеющей сталью 316L и сплавом «хастелой» C276.

Для дифференциальных версий, отрицательная сторона: жидкости совместимые с нержавеющей сталью 316L, боросиликатным стеклом (пирекс), силиконом и монтажным клеем.

Используемые материалы

Нержавеющая сталь (корпус), нитрильный или силиконовый каучук (кольца, сальники), этиленпропиленовый каучук (сальники, конусное соединение), тефлон (вентиляционный фильтр), никелированная латунь (замковые кольца), найлон наполненный стеклом (блок электрического соединения), делрин (конусное соединение). Оболочки кабелей в зависимости от выбранного типа (Обращайтесь к разделу по электрическим подключениям).

Соединение с процессом

Доступны следующие варианты:

• G 1/4 внутренняя резьба*

• G 1/4 внешняя резьба, гладкий торец

• G 1/4 внешняя резьба, внутренний конус 60°

• G 1/8 внешняя резьба, внутренний конус 60°

• 1/4 NPT внутренняя резьба*

• 1/4 NPT внешняя резьба

• 1/8 NPT внешняя резьба

• М20 х 1,5 внешняя резьба

• М14 х 1,5 внешняя резьба, внутренний конус 60°

• М12 х 1 внешняя резьба, внутренний конус 60°

• 1/4 Swagelok Bulkhead соединение

• G 1/4 длинная внешняя резьба, гладкий торец

• 7/16 UNF длинная резьба, 37° наконечник

• 7/16-20 UNF внутренняя резьба

• 7/16-20 UNF короткая внешняя р., гладкий торец

• М10 х 1 внутренний конус 80°

• G 1/4 внешняя резьба с уплотненным кольцом , гладкий торец

• 3/8-24 UNJF

• 7/16-20 UNJF внешняя р., внешний конус 74°

• G 1/2 внешняя резьба через переходник

• 1/2 NPT внешняя резьба через переходник

• Конусное соединение (G 1/4 внутренняя резьба)

* выбирайте этот тип подключения для диапазонов > 70 бар.

Могут быть доступны и другие типы подключения. Просим связаться с нашей компанией для обсуждения Ваших потребностей.

ЗНАЧЕНИЯ КОНТАКТОВ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

Таблица 4

Тип
разъема

Код
опции

Варианты выходного сигнала

4 - 20 мА

В

(3 контакта)

В

(4 контакта)

Задаваемый заказчиком

мВ

Без кабеля,

разъем Molex

0

1 Красный

«+» питания

«+» питания

«+» питания

«+» питания

«+» питания

2 Желтый

-

«+» сигнальный

«+» сигнальный

«+» сигнальный

«+» сигнальный

3 Зеленый

-

-

«-» сигнальный

«-» сигнальный

«-» сигнальный

4 Синий

«-» питания

«0» общий

«-» питания

«-» питания

«-» питания

5 Оранжевый

-

-

-

Калибровочный шунт

Калибровочный шунт

6 Черный

Корпус

Корпус

Корпус

Корпус

-

Кабель

1, 3, 4, С

Красный

«+» питания

«+» питания

«+» питания

«+» питания

«+» питания

Желтый

-

«+» сигнальный

«+» сигнальный

«+» сигнальный

«+» сигнальный

Синий

-

-

«-» сигнальный

«-» сигнальный

«-» сигнальный

Белый

«-» питания

«0» общий

«-» питания

«-» питания

«-» питания

Оранжевый

-

-

-

Калибровочный шунт

Калибровочный шунт

Черный

-

-

-

-

-

Экран

-

-

-

-

-

Кабель Raychem

2

Красный

«+» питания

«+» питания

«+» питания

«+» питания

«+» питания

Белый

-

«+» сигнальный

«+» сигнальный

«+» сигнальный

«+» сигнальный

Зеленый

-

-

«-» сигнальный

«-» сигнальный

«-» сигнальный

Синий

«-» питания

«0» общий

«-» питания

«-» питания

«-» питания

Черный

-

-

-

Калибровочный шунт

Калибровочный шунт

Экран

-

-

-

-

-

Bayonet

6, А

A

«+» питания

«+» питания

«+» питания

«+» питания

«+» питания

B

«-» питания

«-» сигнальный

«+» сигнальный

«+» сигнальный

«+» сигнальный

C

-

-

«-» сигнальный

«-» сигнальный

«-» сигнальный

D

-

«0» общий

«-» питания

«-» питания

«-» питания

E

-

-

-

Калибровочный шунт

Калибровочный шунт

F

-

-

-

-

Калибровочный шунт

DIN А

Micro DIN

7D

1

«+» питания

«+» питания

«+» питания

«+» питания

«+» питания

2

«-» питания

«0» общий

«-» питания

«-» питания

«-» питания

3

-

«+» сигнальный

«+» сигнальный

«+» сигнальный

«+» сигнальный

E

Корпус

Корпус

«-» сигнальный

«-» сигнальный

«-» сигнальный

Bayonet

альтернативные

варианты

EF

A

«+» питания

«+» питания

«+» питания

«+» питания

Недоступен

B

-

«0» общий

«-» питания

«-» питания

C

-

«+» сигнальный

«+» сигнальный

«+» сигнальный

D

«-» питания

-

«-» сигнальный

«-» сигнальный

E

-

-

-

Калибровочный шунт

F

-

-

-

Калибровочный шунт

М12х1

4 контакта

G

1

«+» питания

«+» питания

«+» питания

«+» питания

«+» питания

2

-

«+» сигнальный

«+» сигнальный

«+» сигнальный

«+» сигнальный

3

«-» питания

«0» общий

«-» питания

«-» питания

«-» питания

4

Корпус

Корпус

«-» сигнальный

«-» сигнальный

«-» сигнальный

При питании 10 В выходной сигнал составляет 100 мВ на полную шкалу давления.

• Сигнал является логометрическим к напряжению питания.

• Сигнал пропорционально уменьшается для диапазонов ниже

350 мбар (35 кПа)

* 0 не всегда является истинным. При давлении <1% диапазона, сигнал будет зафиксирован примерно на 50 мВ.

** 7 - 32 В для не опасных сред.

Опция 8, выходной сигнал задаваемый заказчиком

Возможны любые варианты выходного сигнала, с учетом следующих ограничений:

•Минимальный интервал: 2 В

•Максимальный интервал: 20 В

•Ограничение напряжения: ±10 В

•Максимальное смещение от нуля: ± интервал

Возможен сигнал обратно пропорциональный давлению. Сигнал будет пропорционален давлению до 110% ВПИ т.е., если сигнал от 0 до 10 В, то сигнал будет возрастать пропорционально давлению до как минимум 11 В.

Потребление тока<20 мА при питании 7Впост., уменьшается до<5 мА при питании 32 В пост. Пусковой ток<100 мА в течении 10 мс.

Примечание: для данной опции рабочая температура ограничена до +80С.

СЕРТИФИКАЦИЯ

СЕ обозначение, RoHS 2002/95/EC

Стандарты электромагнитной совместимости (EMC):

BS EN 61000-6-1: 2007, BS EN 61000-6-2: 200, BS EN 61000-6-3: 2007, BS EN 61000-6-4: 2007, BS EN 61326-1: 2006.

ATEX 94/9/EC (опция).

Директива оборудования для работы с давлением 97/23/ЕС.

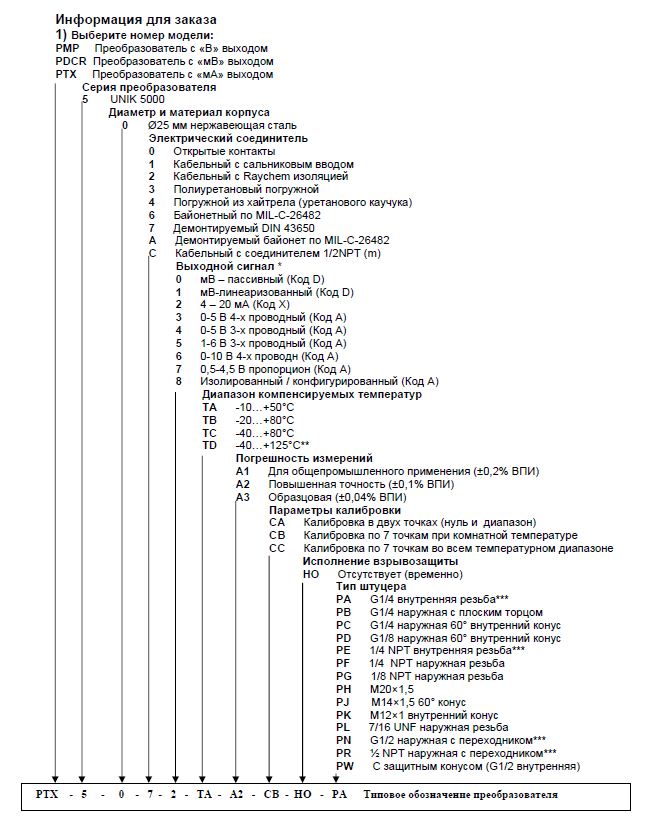

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

UNIK5000

Примечания

Примечание 1: Премиальная  основная погрешность не доступна для данного типа выходного сигнала .

Примечание 2: Пожалуйста, убедитесь, что выбран тип электрического подключения 0, 2, 6, AEF или G.

Примечание 3: Выберите один из указанных типов подключения давления для диапазонов больше 70 бар (7 МПа).

Примечание 4: Максимальная рабочая температура 80 °С.

Примечание 5: Сертификация для использования в опасных средах не доступна.

Примечание 6: Существуют ограничения сертификации для использования в опасных средах в зависимости от типы
электрического подключения в соответствии с таблицей:

Таблица 5

Сертификация

Электрическое подключение

0

1

2

3

4

6/E

7

A/F

C

D

G

H1

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

Да

H2

Да

-

Да

Да

Да

Да

-

-

Да

-

Да

H3

Да

-

Да

-

-

-

-

-

Да

-

-

HA

Да

-

Да

Да

Да

Да

-

-

Да

-

Да

HB

Да

-

Да

-

-

-

-

-

Да

-

-

Примечание 7: Сертифицирован как компонент и должен монтироваться в сертифицированное устройство

с соответствующим уровнем защиты IP.

(2) Укажите единицы и диапазон измерения давления  Пример: 0 … 10 бар, 0 … 7 МПа.

Доступны следующие единицы измерения:

Символ Описание

bar бар

mbar миллибар

psi  фунт на квадратный дюйм

Pa паскаль

hPa  гектопаскаль

kPa килопаскаль

MPa мегапаскаль

mmН2О мм водяного столба

cmН2О см водяного столба

mН2О  м водяного столба

inН2О дюймов водяного столба

ftН2О футов водяного столба

mmНмм ртутного столба

inHg  дюйм ртутного столба

kgf/cm2  килограмм на квадратный сантиметр

atm  атмосфера

Torr  торр

(3) Укажите тип давления  Пример: избыточное.

Доступны следующие типы давления:

избыточное

абсолютное

барометрическое

дифференциальное

(4) Укажите длину кабеля  Пример: 3 м.

Для электрических подключений минимальная длина кабеля 1 м.

(5) Только для Опции 8, тип выходного сигнала задаваемый заказчиком

Укажите значения напряжения при минимальном и максимальном давлении. Пример: -1 ... 9 В.

Примеры записи обозначения при заказе

PTX5012-TB-A2-CA-H0-PA, 0 ... 10 bar, избыточное, кабель 3 м

PMP5028-TD-A3-CC-H0-PE, -15 ... 75 psi, избыточное, кабель 5 м, сигнал напряжения -1 ... 5 В

PDCR5071-TB-A1-CB-H0-PB, 0 ... 100 bar, избыточное

Опции

Вторая часть разъема для MIL-С-26482 (Опции электрического подключения 6, AE и F), код для заказа S_163-009.

Примечание: не подходит для использования в опасных средах.

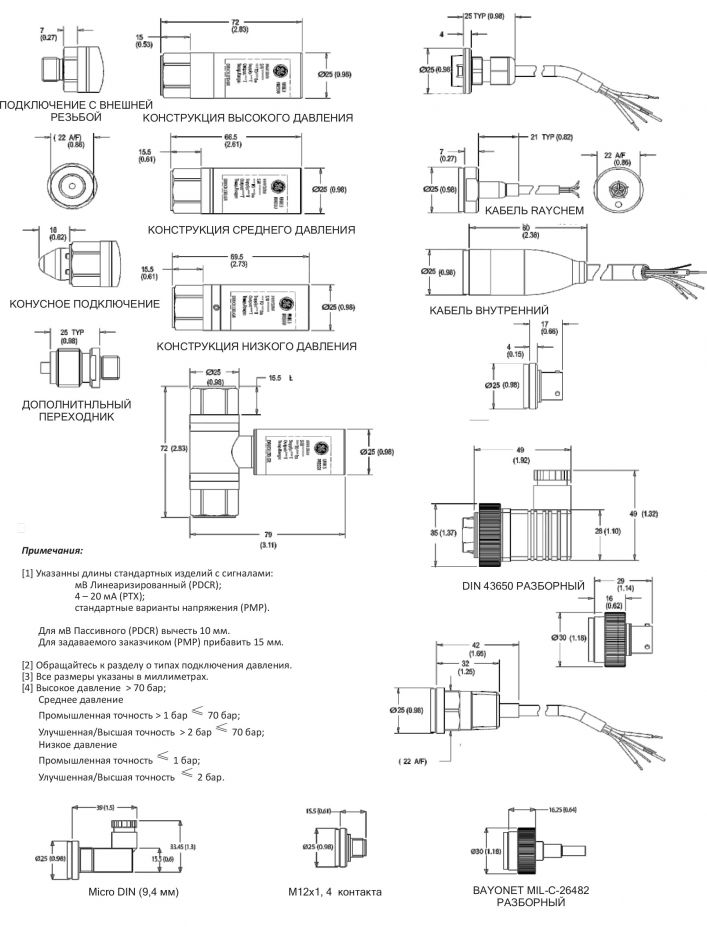

ГАБАРИТНЫЕ РАЗМЕРЫ

UNIK 5000



ERNST

Комплекс для поверки шумомеров и микрофонов для ЦСМ, лабораторий и исследовательских центров

Новости

Разработан стенд для поверки шумомеров на собственные шумы в соответствии с ГОСТ 553188.3

Новый калибратор давления с электрической помпой Additel 760

Новая российская ударная машина УМ-10

Новый российский акустический калибратор AK-1000

Комплекс "ЭВКЛИД" завоевал платиновую медаль на 10-м юбилейном международном форуме "Точные измерения - основа качества и безопасности"

Прошли успешные клинические испытания комплексы для диагностики морфофункциональных нарушений органов слуха и дыхания на основе измерений акустического импеданса

Сертифицирован многоканальный распределенный промышленный измерительный комплекс ЭВКЛИД

Лидеры продаж

Цифровые манометры

Переносной шлифовально - полировальный станок Аккупол производства Ibendorf (Германия)

Стационарный твердомер AT-130

Калибраторы давления производства SIKA Германия

Cтатьи





ООО "ДиаТехЛаб" 2016г. info@dtlab.su
