НИЗКОПРЕДЕЛЬНЫЕ ДАТЧИКИ ДАВЛЕНИЯ LPM / LPX1000

LPM/LPX1000
  •   Диапазоны измерения от ±0,25 до ±15 мбар
  •   Точность измерения ±0,25% ВПИ
  •   Рабочая среда - жидкости и газы
  •   Выход по току или по напряжению
  •   Цифровой ЖКИ индикатор

Диапазоны измеряемых давлений находятся в пределах от 0.25 мбар до 15 мбар. Возможно измерение знакопеременного давления. Датчики устойчивы к перегрузкам до 700 мбар.

Дифференциальная серия датчика работает при статическом давлении до 2 бар. Кожух выполнен из облегченного алюминиевого сплава в пылевлагозащитном исполнении IP64. Съемная крышка обеспечивает доступ к блоку электроники для компенсации ошибки, связанной с ориентаций датчика в пространстве. Предусмотрена регулировка времени срабатывания.

Принцип измерения давления основан на изменении индуктивности чувствительного элемента, чем обеспечивается максимальная чувствительность при измерении очень малых давлений при минимальном гистерезисе и превосходной повторяемости. Конструкция датчика реализует использование диафрагмы с минимально возможным смещением в пределах ее эластичности и усталости. Тем самым обеспечивается минимальный дрейф нуля, устойчивость к циклическим нагрузкам и высокая прочность на удар и вибрации

Датчики серии LP1000 предназначены для измерения сверхнизких избыточных и дифференциальных давлений незагрязненных рабочих сред.



LPM/LPX1000

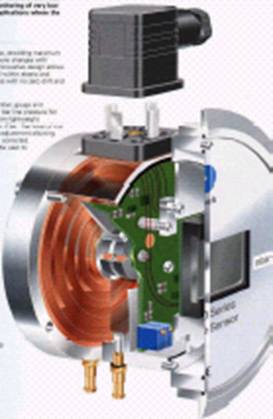

Конструкция датчика представлена на рисунке

Датчики серии LP1000 выпускаются в следующих модификациях:
Без цифрового индикатора:
–  Модель LP1000
С цифровым индикатором:
–  Модель LP1000-DA - в корпусе из алюминия
–  Модель LP1000-DS - в корпусе из нержавеющей стали
–  Модель LP1000-DW - с квадратным фланцем для настенного монтажа
–  Модель LP1000-DF - с входными штуцерами на лицевой панели
–  Модель LP1000-DF Cal - с вентилем для калибровки датчика на месте

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стандартные диапазоны
0,25; 0,5; 1,0; 1,25; 2,0; 2,5; 5; 6,25; 7,5; 10; 12,5; 15 мбар одно и двунаправленые избыточные и дифференциальные

Давление перегрузки
–  250 мбар для диапазонов до 2,5 мбар;
–  700 мбар для остальных диапазонов.

Статическое давление
2 бар для всех диапазонов.

Регулирование нуля и диапазона
С помощью внешнего потенциометра:
–  Нуль – ±0,3 мбар;
–  Диапазон – ±5% ВПИ.

Измеряемая среда
Жидкости и газы, совместимые с анодированным алюминием, бериллиевой бронзой и латунью.

Напряжение источника питания
От 10 до 30 В постоянного тока (минимум 15 В для датчика серии LPM с выходным сигналом от 0до 10 В).

Выходной сигнал (однонаправленное давление)
LPX:
–  4 - 20 мА ( 2-х проводная линия);
LPM:
–  0 - 2,5 В (3-х проводная линия);
–  0 - 5В (3-х проводная линия);
–  1 - 6 В (3-х проводная линия);
–  0 - 10 В (3-х проводная линия).

Выходной сигнал (двунаправленное давление)
LPX:
–  12 ± 8 мА ( 2-х проводная линия );
LPM:
–  2,5 ± 2,5 В (3-х проводная линия);
–  5 ± 5В (3-х проводная линия);

Сопротивление нагрузки
LPX: < [(Eпит.-10)/20] кОм;
LPM: > 5кОм;

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Точность (Суммарное влияние нелинейности, вариации и воспроизводимости)
< ±0,5% ВПИ.

Долговременная стабильность
При заданных условиях эксплуатации калибровка не более ±1% ВПИ за год .

Диапазон рабочих температур
от 0 до +50°С.

Влияние температуры
В диапазоне до 1,25 мбар - ±0,02 мбар;
В диапазоне более 2 мбар - ±0,04 мбар;

Влияние положения при монтаже
Не зависит от диапазона и составляет максимум 0,2 мбар/90°. Может быть скомпенсировано потенциометром "нуль".
Внимание! Ориентация мембраны предпочтительна в вертикальной плоскости

Влияние напряжения источника питания
Максимум ±0,05%ВПИ / В.

Сопротивление изоляции
100 МОм при напряжении 50В постоянного тока.

Влажность
До 100% без конденсации влаги.

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

Штуцер для подачи давления
10/32 UNF с внутренней резьбой, М5 с внутренней резьбой или патрубок диаметром 4 мм

Электрическое соединение
Разъем DIN 43650A с ответной частью.

Материал корпуса
Анодированный алюминий.

Степень защиты от воздействия окружающей среды: IP64.

Стандарты безопасности
Сертификат соответствия по электромагнитной совместимости отмечен маркировкой СЕ.

Масса
От 450 г до 800 г в зависимости от конструктивного исполнения.

Информация при заказе:
Для датчиков без цифрового индикатора:

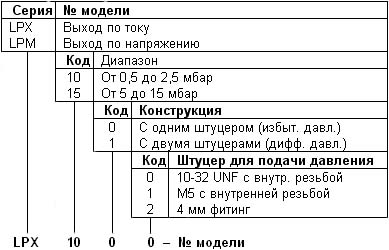

1 - Выберите номер модели:

Для датчиков с цифровым индикатором:

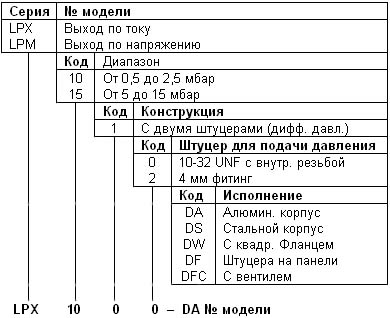

1 - Выберите номер модели:

2 - Укажите минимальное и максимальное значение давления.
3 - Укажите требуемый выходной сигнал.
В связи с постоянной модернизацией в преобразователь могут быть внесены некоторые изменения , не отображённые в проспекте и не ухудшающие качество работы последнего.

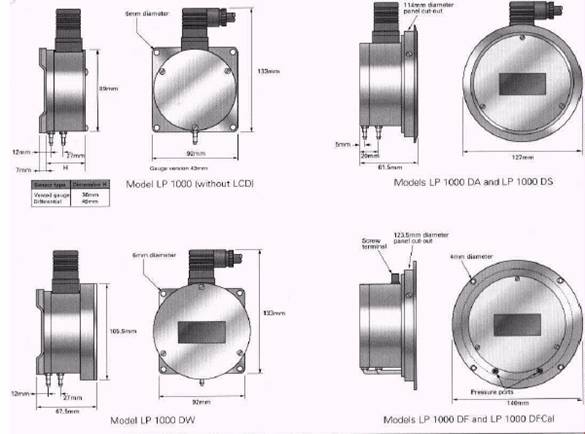

ГАБАРИТНЫЙ ЧЕРТЕЖ (размеры в мм)

LPM/LPX1000
