ИНТЕЛЛЕКТУАЛЬНЫЕ ДАТЧИКИ ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ С HART- ПРОТОКОЛОМ STX 2100

STX2100
  •   Точность ±0,1% ВПИ
  •   Диапазоны от 3.75 мбар до 20 бар
  •   Возможность перенастройки диапазонов 16:1
  •   Статическое давление до 140 бар
  •   Двухпроводная линия 4 - 20 мА, с HART - протоколом
  •   Прочный корпус, отличный дизайн
  •   Регулировка значения нуля и ВПИ

Датчики дифференциального давления серии STX 2100 являются продолжением серии STX 2000.В датчике используется уникальное конструкторско-технологическое решение "плавающий сенсор". В датчике использован стандартный протокол обмена данных HART - протокол. Датчик реализует лучшие рабочие характеристики.

"Сердцем" датчика является кремниевый микроемкостной сенсор, представляющий собой два конденсатора, образованных центральной кремниевая диафрагмой и двумя внешними кремниевыми пластинами. Через просверленные отверстия во внешних кремниевых пластинах давление передается на центральную кремниевую диафрагму. При этом происходит отклонение кремниевой диафрагмы и изменение емкости между диафрагмой и двумя внешними кремниевыми пластинами. Благодаря отличным механическим характеристикам кремния, а также благодаря минимальному гистерезису, достигается точность измерений лучше, чем 0,1% ВПИ. Конструкция стандартного датчика обеспечивает его применение в широком диапазоне измерения давления с использованием всех типов штуцеров для подачи давления с межцентровым размером 54 мм по стандарту DIN 19213.

Модульный принцип построения электронной платы с использованием поверхностного монтажа и микропроцессорной технологии ASIC обеспечивает компактность модуля. Так как все необходимые для функционирования датчика технические данные хранятся в EEPROM (Electrically Erasable Programmable Read Only Memory-программируемое ПЗУ с возможностью электрического стирания данных), т.е. параметры датчика могут быть легко изменены без дополнительного проведения установки рабочих характеристик. Микропроцессор датчика контролирует процессы демпфирования, подачи предупреждающих сигналов при повышенном и пониженном давлениях, вычисления величины линейного давления и извлечения квадратного корня, выдачи этих значений на внешнее устройство обработки данных, а также в нем предусмотрены меры для защиты данных от несанкционированного доступа или изменения последних.

Цифровой ЖКИ дисплей (комплектуется по заказу) может настраиваться на отображение следующих величин: линейного давления в пределах 0-100%, 6 единиц измерения давления по заказу, извлечение квадратного корня измеряемых величин. Конструкция корпуса предусматривает возможность установки устройства грозозащиты.

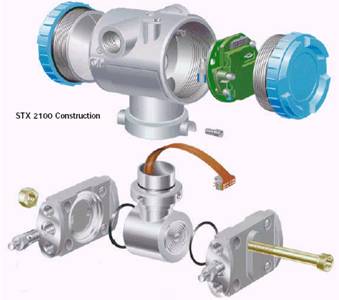

УСТРОЙСТВО ДАТЧИКА

STX2100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения
Диапазоны начинается с 0 или с любого значения внутри указанных диапазонов абсолютного и избыточного давления:
–  от 0-70 мбар до 0-700 мбар;
–  от 0-200 мбар до 0-2 бар;
–  от 0-700 мбар до 0-7 бар;
–  от 0-1 бар до 0-10 бар;
–  от 0-7 бар до 0-70 бар;
–  от 0-20 бар до 0-200 бар;
–  от 0- 70 бар до 0-700 бар.

Стандартные диапазоны
Диапазон начинается с 0 или с любого значения внутри указанного диапазона.
–  от 0-3.75 мбар до 0-60 мбар, дифференциальный
Статическое давление: 32 бар.
–  от 0-20 мбар до 0-320 мбар, дифференциальный
–  от 0-81.25 мбар до 0-1.3 бар, дифференциальный
–  от 0-312.5 мбар до 0-5 бар, дифференциальный
–  от 0-1.25 бар до 0-20 бар, дифференциальный.
Статическое давление: 140 бар.

Установка диапазонов
Выходной сигнал 4 - 20 мА может быть установлен для любого диапазона или интервала давления исходя из соотношения перестройки 16, например, датчик с диапазоном до 320 мбар может быть настроен на минимальное значение ВПИ 20 мбар.

Регулирование нуля
Нулевое значение диапазона (4 мА) может быть установлено в пределах от -100% до +93.75% ВПИ, например, датчик с диапазоном до 320 мбар можно настроить так, что выходной ток от 4 до 20 мА будет соответствовать диапазону от -320 до 0 мбар. При использовании минимального диапазона в 20 мбар датчик также может быть настроен на выходной ток от 4 до 20 мА для диапазона от 300 до 320 мбар.

Давление перегрузки
Датчик выдерживает перепад давления без повреждения чувствительного элемента равный по величине предельному статическому давлению.

Предельное статическое давление
Максимальное статическое давление, при котором может произойти повреждение чувствительного элемента без потери герметичности датчика составляет 150 бар для диапазона до 60 мбар и 350 бар для остальных диапазонов.

Рабочая среда
Любые жидкость, газ или пар, совместимые с нержавеющей сталью марки 316 и с материалами, из которых изготовлены уплотнительные прокладки: Viton, либо PTFE.
Примечание: Металлические изделия удовлетворяют стандарту NACE MR-01-75.

Выходной ток
От 4 до 20 мА с передачей по 2-проводной линии пропорционально установленному диапазону с линейной или квадратичной зависимостью с одновременной передачей цифрового сигнала по HART-протоколу.

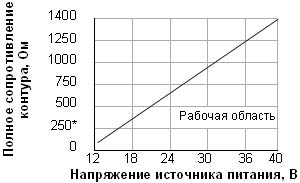

Напряжение питания

Внимание!
–  Минимальное сопротивление контура при работе с HART-коммуникатором должно быть 250 Ом.
–  STX2000 будет нормально функционировать в стандартном аналоговом режиме с сопротивлением контура меньше 250 Ом

Точность измерения
±0,1 % интервала калибровки включая суммарное влияние нелинейности, вариации и воспроизводимости в диапазонах перестройки от 1:1 до 10:1 (Повышенная точность ±0,05% для модели STX2110 по предварительному запросу).

Долговременная стабильность
В течении 12 месяцев, при нормальных условиях эксплуатации калиброванные значения могут изменяться не более, чем на 0.1%ВПИ.

Диапазоны температур
–  Окружающей среды от -40 до +85°С; (от -20 до +80°С для датчиков с ЖКИ дисплеем); (от -10 до +60°С для датчиков, работающих с растворами, содержащими фтор).
–  Рабочей среды: от -40 до +100°С; (от -20 до +80°С для датчиков, работающих с растворами, содержащими фтор).
–  Хранения: от -40 до +90°С.

Влияние температуры
Смещение нуля не более ±0.5%ВПИ/55°С.
Суммарное смещение не более ±1%ВПИ/55°С.

Влияние статического давления
Смещение нуля не более:
–  для диапазона до 60 мбар до ±0.4%/32 бар;
–  для всех остальных диапазонов до ±0.2%/100 бар.
Примечание: Можно скомпенсировать подстройкой нуля при данном статическом давлении.
Смещение диапазона:
–  для диапазона до 60 мбар не более ±0.4%/32 бар.
–  для остальных диапазонов не более ±0.5%/100 бар.

Влияние перегрузки по давлению
Возможно смещение нуля при максимальном статическом давлении до ±0,4%ВПИ.

Влияние напряжения питания
Менее ±0.005%ВПИ.

Влияние ориентации в пространстве
Смещение нуля менее, чем на 1,2 мбар при отклонении на 10° в любой из трех плоскостей.. Это смещение можно компенсировать подстройкой.
Никакого влияния на величину максимального сигнала

Подача предупреждающих сигналов
Пользователь устанавливает предельные нижнее и верхнее значения выходного сигнала и режим запоминания значения, приведшего к сбою работы датчика.

Время включения: 4 секунды.

Время демпфирования
Регулируется в диапазоне от 0 до 38.4 сек.

Применение в опасных зонах
Соответствуют международным стандартам искробезопасного и взрывозащищенного исполнения.
Сертификат искробезопасности CENELЕC:
–  Еx ia IIC T4 (Ta=85°C)
–  Еx ia IIC T5 (Ta=40°C)
Сертификат взрывозащищенности BASEEFA:
–  Ех ds IIC T5 (Ta=85°C)
–  Ех ds IIC T6 (Ta=65°C)
Сертификат невоспламеняемости BASEEFA
–  Ex N IIC T4 (Ta=85°C)
–  Ex N IIC T5 (Ta=40°C).

Стандарты безопасности
По излучению EN50081-1
По защите от излучения EN50082-1.
Сертификаты отмечены маркировкой СЕ.

Электрический ввод
Резьбовые соединения для установки металлорукава с электрическим кабелем могут иметь следующие размеры: М20, 1/2-14 NPT или PG 13.5 (гнездо).

Штуцеры для подачи давления
Выпускаются следующих типов: 1/4-18 NPT (гнездо) или 1/2-14 NPT (гнездо, через переходник) с межцентровым расстоянием 54 мм по стандарту DIN 19213.

Кожух электронного блока
Изготовлен из низкопроцентного сплава алюминия с медью с двухсторонним покрытием эпоксидной смолой. Исполнение по защите от воздействия окружающей среды IP67 по стандарту NEMA 4Х.

Материал крепежных изделий
Сталь с Cr-Mo покрытием. (По отдельному заказу - нержавеющая сталь 304).
Примечание: Для креплений, изготовленных из нержавеющей стали марки 304, статическое давление будет ограничено по величине до 100 бар.

Заполняемая жидкость
Силиконовое масло или по специальному заказу фторированное масло.

Вес при транспортировке
Около 3.4 кг (без дополнительной комплектации).
Вес дополнительной комплектации:
0.5 кг - крепежная скоба.
0.8 кг - дисплей на жидких кристаллах.

Дополнительная комплектация
–  6-разрядный ЖКИ-индикатор;
–  Монтажный кронштейн в виде скобы из листовой нержавеющей стали 304 для 2"- трубы.

Дополнительное оборудование
HART - коммуникатор, выносная диафрагма и вентильные блоки с уплотнительными прокладками.

Стандарты калибровки
Приборы, изготовленные компанией Druck, настраиваются на высокоточной регулировочной аппаратуре, соответствующей международным стандартам.

Приборы для калибровки
Кроме датчиков давления Druck выпускает широкую номенклатуру карманных, портативных и лабораторных приборов контроля и калибровки СИ давления: цифровые манометры, контроллеры и калибраторы давления. Класс точности приборов от 0,5% до 0,003% измеряемой величины.

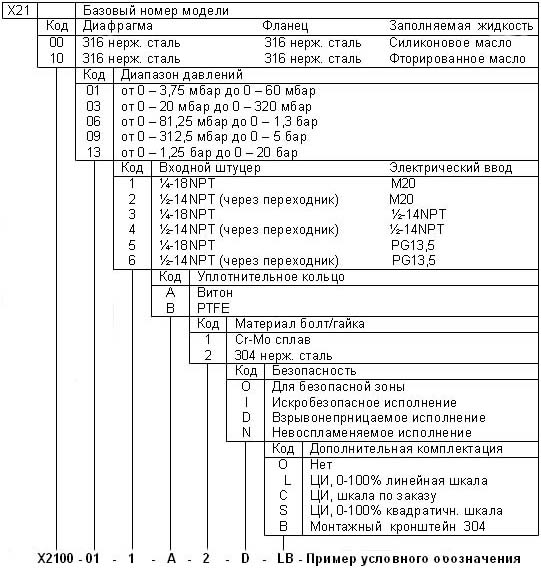

Схема условного обозначения

ГАБАРИТНЫЙ ЧЕРТЕЖ (размеры в мм)
