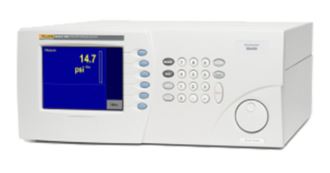

Прецизионный манометр повышенной точности Ruska 7050i

DPI610Руководство пользователя
Цифровой манометр DPI104



  • Диапазоны давления от 0 до 7 кПа и от 0 до 10 МПа
  • Модель 7050i обеспечивает повышенную точность показаний 0,005 %
  • Модель 7050 обеспечивает 0,003 % на полную шкалу
  • Стабильность: 0,0075 % показаний в год
  • Доступен драйвер Labview®
  • Модель 7050LP – это специально настроенный прибор для систем с низким давлением





Основные сведения
Цифровые барометры серии 7050 – это высокоточные приборы для измерения давления в системе, которые в сочетании с блоком ручного управления обеспечивают высокоэффективную систему калибровки.

Предлагаются три модели: модель 7050i обеспечивает процент показаний от 25 % до 100 %, а экономичная модель 7050 – 0,003 %-ную точность по всей шкале. Модель 7050LP подходит для измерений с низким уровнем давления.

Доступные различные диапазоны от 7 кПа до 10,34 МПа. Режимы эталонного и абсолютного давления могут использоваться в двух различных конфигурациях. Для переключения с эталонного режима в режим абсолютного давления нажатием кнопки без использования внешнего вакуумного насоса можно установить барометрический датчик стандарта. Для максимальной эффективности можно заказать дифференциальную модель, где вакуумный насос подключается к контрольному отверстию модели 7050. Последняя обеспечивает максимальную общую производительность, поскольку погрешность показаний барометра в общей производительности учитывать необязательно.

Стандартные диапазоны давления

Модель 7050i
Выберите любую полную шкалу от 40 кПа до 10 МПа (от 400 мбар до 100 бар избыточного давления). Диапазон постоянного абсолютного давления от 100 до 400 кПа (от 1 до 4 бар).

Дополнительные режимы
Режим абсолютного давления с использованием барометрического датчика стандарта для диапазонов от 100 кПа 10МПа (от 1,0 до 100 бар) избыточного давления. Режим абсолютного давления с использованием вакуумного эталона для диапазонов от 40 кПа до 10 МПа (от 400 мбар до 100 бар) избыточного давления. Датчик отрицательного давления

Эксплуатационные качества

Точность
Модель 7050i От 25 до 100 % полной шкалы: 0,005 % показаний ниже 25 % полной шкалы: от 0,005 % на 25 % полной шкалы Точность определяется как суммарный эффект линейности, воспроизводимости и гистерезиса во всем температурном диапазоне эксплуатации. Выражение общей погрешности соответствует рекомендациям «Руководства по выражению неопределенности в измерениях» ISO.

Стабильность
0,0075 % показаний в год

Разрешение отображаемых значений
Выбирается пользователем, до 1:1 000 000

Погрешность отрицательного эталона (опция)
Модель 7050i
0,005 % на 25 % полной шкалы или 3,4 Па (0,034 мбар) в зависимости от того, какое значение больше

Барометрический эталон (опция)
Максимум ошибок в год – 13,79 Па (0,1379 мбар)

Вакуумный эталон (по заказу)
Максимум ошибок в год – 1,4 Па (0,014 мбар)

Калибровка

Калибровка
Возможна калибровка по стандарту ISO-17025.

Общая погрешность
Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт.

Модель 7050i
От 25 до 100 % полной шкалы
90 дней: 0,006 % показаний
1 год: 0,009 % показаний

Соединения

Соединения
RS232 и IEEE-488, синтакс SCPI. Эмуляция для серий 7250, 7215, модели 7000 и серии 6000 стандартна.
Привод MET/CAL® по заказу
Драйвер LabView®
Обновления прошивки осуществляются через интерфейс RS232

Языки
Меню и функции
Серия 7050 способна отображать меню и функции на:
английском, французском, китайском, немецком, японском, испанском и итальянском языках

Дополнительные возможности

Дополнительные возможности
Барометрический датчик стандарта (режим абсолютного и эталонного давления)
Опорный вакуум* (режим абсолютного давления)
Только датчик отрицательного давления
Драйвер MET/CAL
Программное обеспечение Intecal
Калибровка, аккредитованная NVLAP
Комплект для крепления в стойку
Отделитель жидкости
*Требуется внешний вакуумный насос

Общие характеристики

Дисплей
TFT, VGA, активная матрица, 162,5 мм, разрешение 640 x 480, 65,000 цветов

Температура
Эксплуатация: от 18 до 36 °C
Хранение: от -20 до 70 °C

Влажность
Относительная влажность: от 5 до 95 % без конденсации

Габариты (В х Ш х Г)
Все версии: 178 x 419 x 483 мм

Масса
Все модели: 7,5 кг

Электропитание
От 90 до 260 В перем. тока, 50/60 Гц, 150 Вт

Контрольное отверстие и соединение калибратора
Гнездо NPT 1/4 дюйма

Время прогрева
От 2 до 3 часов, можно оставлять на неопределенное время

Рабочая среда под давлением
Азот или чистый сухой воздух
