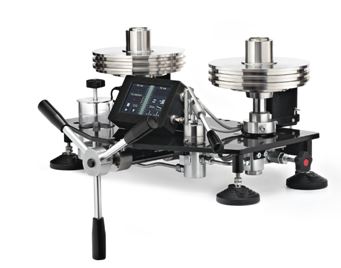

Прибор предназначен для поверки и калибровки грузопоршневых манометров, средств измерения избыточного давления: калибраторов давления, измерительных преобразователей давления (датчиков), образцовых и технических манометров, классов точности 0,008
и грубее в диапазоне от 0,02 до 60 МПа.
Наборы грузов изготавливаются из нержавеющей стали(для приборов класса точности 0,01 и 0,005 — из немагнитной нержавеющей стали).
Измерительная поршневая система (ИПС) из карбида вольфрама.
Возможность изготовления измерительных поршневых систем для МП-60 и МП-600 под один комплект грузов.
|
Стандартная поставка
Устройство создания давления с заорным устройством (вентилем) для отключения поверяемого средства измерений
от гидравлической системы устройства; статоскоп; измерительная поршневая система (в футляре); специальный набор грузов для поверки ГПМ; свидетельство о поверке; паспорт; программное обеспечение для автоматического расчета создаваемого давления, масс грузов и влияния внешних факторов на результат измерений.
Дополнительно
Модификация для работы на воде; электропривод ИПС; дополнительный набор грузов в других единицах измерения; набор грузов с нестандартными номинальными массами грузов; набор гирь для уменьшения дискретности; фитинги для присоединения поверяемых средств измерения со специальными резьбами; стол гранитный для точных измерений
СГМ-700.
Габариты
Длина 570 мм; ширина 400 мм;
высота 300 мм; масса 25 кг
Сертификация
№ 52189-16 в госреестре СИ России,
№ РБ 03 04 5276 13 в госреестре СИ Беларусь, № KZ.02.03.05459-2013/52189-12
в реестре СИ Казахстан.
Поверка
Поверка осуществляется в соответствии с Методикой поверки МП АП-01-2016, межповерочный интервал 2 года.
Модель |
Диапазон измерений |
Класс точности |
Площадь поршня |
Дискретность создания давления |
МП-6 |
0,04…0,6 МПа |
0,005; 0,01; 0,02; 0,05 |
1 см^2 |
0,01 МПа |
МП-60 |
0,02…6 МПа |
0,005; 0,01; 0,02; 0,05 |
0,5 см^2 |
0,01 МПа |
МП-100 |
0,02…10 МПа |
0,005; 0,01; 0,02; 0,05 |
0,5 см^2 |
0,01 МПа |
МП-250 |
0,1…25 МПа |
0,005; 0,01; 0,02; 0,05 |
0,1 см^2 |
0,05 МПа |
МП-400 |
0,1.…40 МПа |
0,005; 0,01; 0,02; 0,05 |
0,1 см^2 |
0,05 МПа |
МП-600 |
0,2…60 МПа |
0,005; 0,01; 0,02; 0,05 |
0,05 см^2 |
0,1 МПа |
|
