Расширенные возможности прибора в исполнении Экофизика-110А (Белая)

• Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
• Список доступных датчиков открывается непосредственно в измерительной программе.
• Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
• Многошаговый откат на несколько секунд назад позволяет исключить из рассмотрения испорченные данные.
• Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
• Постобработка файлов мультизаписи теперь  может осуществляться самим прибором без применения компьютера.
• Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
• Встроенный блокнот - рабочий журнал измерений в текстовом формате.
• 1/3-октавный анализ с экранными коррекциями спектра.
• Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
• Регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
• USB Audio – функция цифрового микрофона.
• Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

• Измерение вредных физических факторов (шум, вибрация, инфразвук, ультразвук, электромагнитное излучение и др.) на рабочих местах, в помещениях жилых и общественных зданий.
• Контроль шума на территории предприятий и жилой застройки, в санитарно-защитных зонах; калибровка шумовых карт.
• Измерение шумовых и вибрационных характеристик оборудования и строительных конструкций.
• Измерение звукоизоляции.
• Оценка воздействия вибрации на здания и сооружения.
• Аттестация помещений.
• Научно-исследовательские и опытно-конструкторские работы.

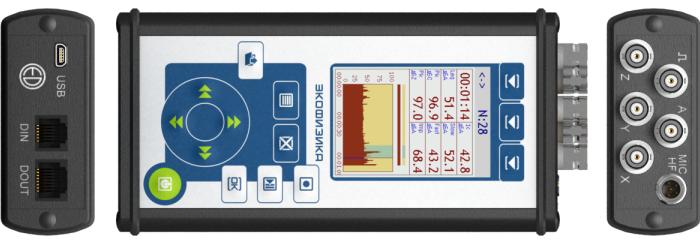

Прибор Экофизика-110А в исполнении "HF-Белая" оснащается четырехканальным измерительным модулем и универсальным индикаторным блоком Белая Экофизика-D. Измерительный модуль "HF" имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений прибор использует от одного до четырех входных разъемов определенного типа. Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля напрямую, а к разъему MIC - с помощью адаптера 110A-IEPE. Канал, который коммутируется входными разъемами  MIC и A, имеет регулировку коэффициента усиления. Это расширяет возможности пользователя. Например, в режиме 3-канальных измерений общей вибрации можно подключать 3-компонентный датчик к разъемам X, Y, Z или X, Y, A. Во втором случае можно переключать диапазоны по каналу А. Микрофонный вход MIC  обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной  антенны П6-70 и электрической антенны П6-71. Частотный диапазон измерений прибора Экофизика-110А в исполнении  "HF-Белая" ограничен частотой 400 кГц. Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

Базовая комплектация для работы в качестве шумомера интегрирующего-усредняющего 1 класса

• Индикаторный блок Экофизика-D, оснащенный измерительным модулем "110А" или "HF" .
• Предусилитель микрофонный*.
• Микрофонный капсюль*.
• Руководство по эксплуатации, паспорт.
• Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.
• Рекомендуемый акустический калибратор: CAL200, АК-1000 (поставляется дополнительно).

* Прибор может комплектоваться следующими предусилителями и микрофонными капсюлями:

• Предусилитель Р200; микрофонные капсюли ВМК-205, МК-265, МК221, МР201, МК233, М201, МК401, МК301.
• Предусилитель Р110; микрофонный капсюль МР201.

Базовая комплектация прибора Экофизика-110А в качестве измерителя общей и локальной вибрации

• Индикаторный блок  Экофизика-D, оснащенный измерительным модулем "110А" (1-канал) или "HF" (до 4 каналов).
• Адаптер 110А–IEPE (для подключения вибропреобразователя ко входу MIC; входит в базовую комплектацию виброметра  для вариантов исполнения "110А").
• Вибропреобразователь АР2037, АР98, АР2082М, 317А41, АР2038Р.
• Руководство по эксплуатации.
• Паспорт-формуляр.
• Аккумуляторная батарея (2 комплекта), внешнее зарядное устройство.

Измеряемые параметры

• Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в  диапазоне частот от 2 Гц до
  45 000 Гц (режим "Микровольтметр") и до 500 кГц (режим "Селективный вольтметр").
• Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы "Микровольтметр", "БПФ-1").
• Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, -E300).
• Среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц (П6-70-H400, -H300; П6-71-Е400, -E300).

Параметры узкополосного полосового анализа (режимы "Микровольтметр", "Селективный вольтметр")

• Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1;  1,5;  2,2;  3,3;  4,7;  6,8;  10;  15;  22;  33;  47;  68;  100 Гц.
• Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц.
• Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц.

• Пределы погрешности определения среднеквадратичного значения

  • в диапазоне 2 Гц – 10 Гц:                                          не более 3%;
  • в диапазоне 10 Гц – 10 кГц:                                      не более 1,5%;
  • в диапазоне 10 кГц – 45 кГц:                                    не более 2%;
  • в диапазоне 45 кГц – 500 кГц (исполнение HF): не более 5%.
• Диапазон измерений на опорной частоте (1000 Гц): 140 дБ.
• Верхний предел входных напряжений (на опорной частоте): 28 Впик-пик.

Параметры Быстрого преобразования Фурье (режимы "Микровольтметр", "БПФ-1")

• Количество точек в окне анализа: 1024.
• Объем выборки (в зависимости от диапазона анализа): от 375 до 96000.
• Количество усреднений (в зависимости от диапазона анализа): от 1 до 256.
• Количество линий БПФ, выводимых на индикатор: 200.
• Величина перекрытия окон БПФ: 87%.
• Диапазон ZOOM: от 4 до 32.
• Усреднение: линейное, линейное с накоплением.
• Временное окно: модифицированное Flap-Top (ISO 18431).
• Диапазон частот: 1 Гц - 48 кГц.

Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71

• H-фильтры
  • Фильтры H25, H50, H75 … H675.
  • Фильтр H5-2000.
  • Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц).
  • Фильтр H10-30k.
  • Фильтр H2-400k (исполнение HF).
• Декадные фильтры
  • 30-300 Гц.
  • 300 – 3000 Гц.
  • 3 – 30 кГц.
  • 30-300 кГц (исполнение HF).

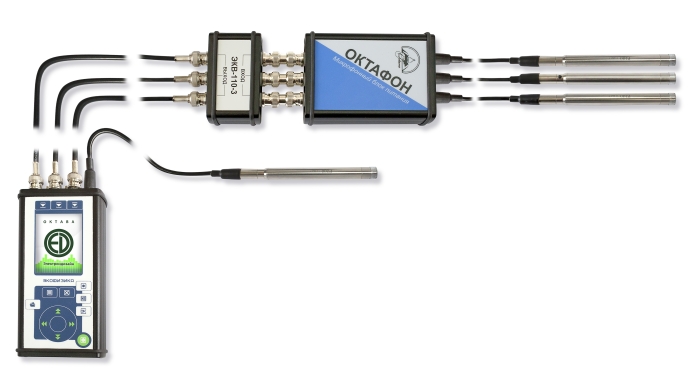

Приборы Экофизика-110А в исполнении HF и Экофизика-110В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-110В и Экофизика-110А (HF):

• Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
• Подключение через микрофонный блок питания Октафон-М (рекомендуемое).

Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.

Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже.
